      Elevetor Max Daten

      ELEVETOR MAX®

      –

      TECHNISCHE AUSKÜNFTE

      TECHNISCHE AUSKÜNFTE

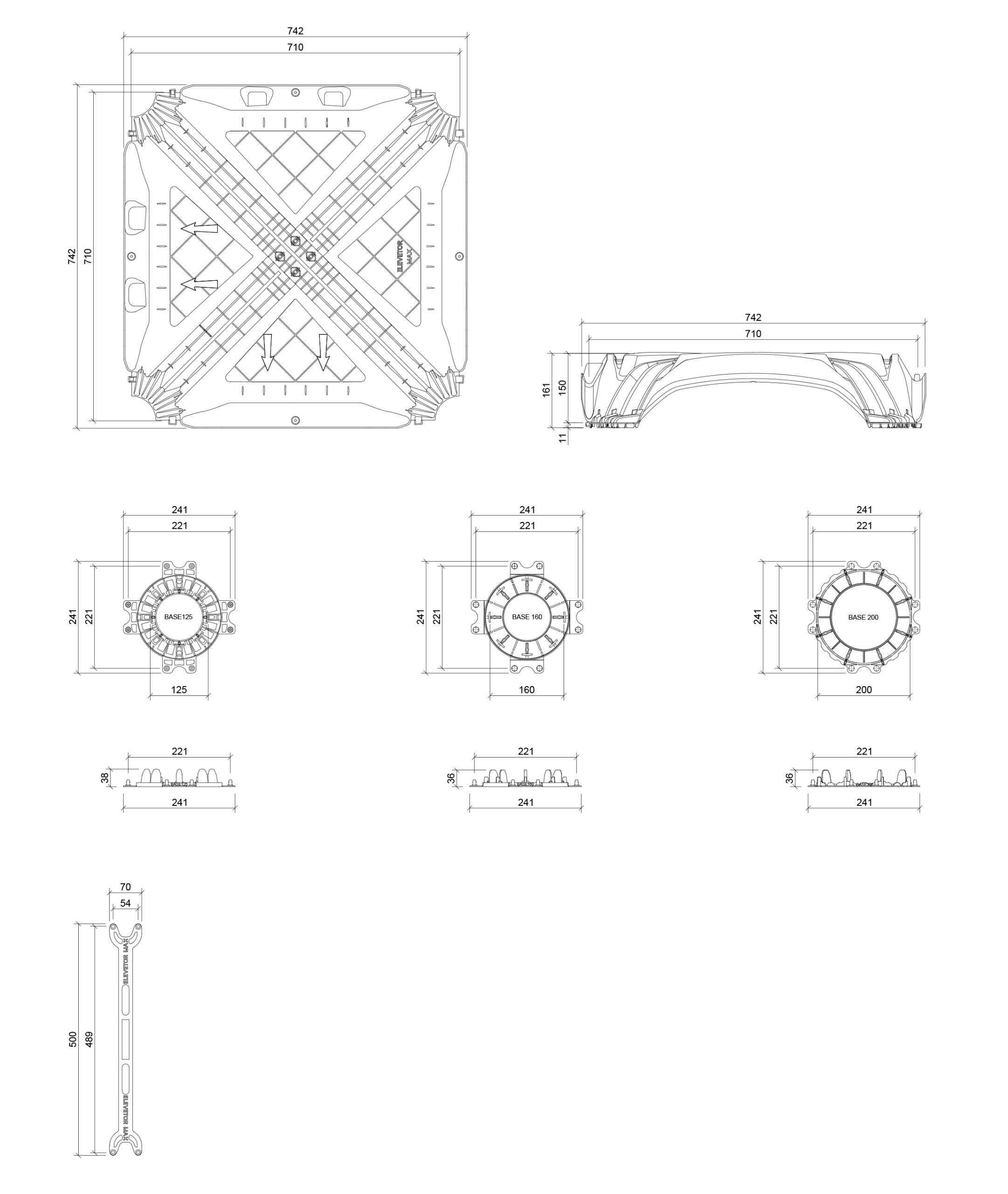

      ELEVETOR MAX wird in einem Spritzgussverfahren hergestellt. Elevetor Max technische Eigenheiten

      TECHNISCHE TABELLE

      Lasttabelle für ELEVETOR MAX 71 x 71:

      Rohre Ø 125 cm

      LASTKLASSE Flächenlast
      [kg/m2]      		 Obere
      Plattendicke
      [cm]
      Verstärkung*      		 Rohrverstärkung* Dicke der
      Fundamentplatte
      [cm]      		 Untergrunddicke
      [cm]      		 Bodendruck (ULS)
      [kg/cm2]**
      Wohnbereich [Cat. A] 0 – 500 5 Ø6 / 20×20 4 Ø6 5 – 1,60
      Öffentliche Orte [Cat. B e C] 500 –
      1.000      		 6 Ø6 / 15×15 4 Ø6 5-7 0-5 1,42
      Gewerbe[Cat. D] 1.000 –
      2.500      		 6-8 Ø8 / 15×15 4 Ø6 7-10 5-15 1,45
      Industrie und Lager
      [Cat. E]      		 2.500 –
      5.000      		 8-12 Ø10 / 20×20 4 Ø8 10-15 15-20 1,71
      > 5.000 kg/m2 > 5.000 Zu bewerten durch Kontaktaufnahme mit der technischen Abteilung von Geoplast.

      Rohre Ø 160 cm

      LASTKLASSE Flächenlast
      [kg/m2]      		 Obere
      Plattendicke
      [cm]
      Verstärkung*      		 Rohrverstärkung* Dicke der
      Fundamentplatte
      [cm]      		 Untergrunddicke
      [cm]      		 Bodendruck (ULS)
      [kg/cm2]**
      Wohnbereich [Cat. A] 0 – 500 5 Ø6 / 20×20 4 Ø6 5 – 1,18
      Öffentliche Orte [Cat. B e C] 500 –
      1.000      		 6 Ø6 / 15×15 4 Ø6 5-7 – 1,42
      Gewerbe [Cat D] 1.000 –
      2.500      		 6-8 Ø8 / 15×15 4 Ø6 7-10 5-10 1,59
      Industrie und Lager
      [Cat. E]      		 2.500 –
      5.000      		 8-12 Ø10 / 20×20 4 Ø8 8-12 10-15 1,84
      > 5.000 kg/m2 > 5.000 Zu bewerten durch Kontaktaufnahme mit der technischen Abteilung von Geoplast.

      Rohre Ø 200 cm

      LASTKLASSE Flächenlast
      [kg/m2]      		 Obere
      Plattendicke
      [cm]
      Verstärkung *      		 Rohrverstärkung * Dicke der
      Fundamentplatte
      [cm]      		 Untergrunddicke
      [cm]      		 Bodendruck (ULS)
      [kg/cm2]**
      Wohnbereich [Cat. A] 0 – 500 5 Ø6 / 20×20 4 Ø6 5 – 0,89
      Öffentliche Orte [Cat. B e C] 500 –
      1.000      		 6 Ø6 / 15×15 4 Ø6 5 – 1,42
      Gewerbe [Cat D] 1.000 –
      2.500      		 6-8 Ø8 / 15×15 4 Ø6 5-8 0-5 1,60
      Industrie und Lager
      [Cat. E]      		 2.500 –
      5.000      		 8-12 Ø10 / 20×20 4 Ø8 8-12 5-10 1,59
      > 5.000 kg/m2 > 5.000 Zu bewerten durch Kontaktaufnahme mit der technischen Abteilung von Geoplast.

      Es liegt in der Verantwortung des Designers zu beurteilen, ob der Boden in der Lage ist, die Drücke zu garantieren, die für Elevetor Max h200cm (Höhe der Schalung) angegeben und ausgewertet wurden Beim Vorliegen von konzentrierten Lasten oder anderen Variablen wenden Sie sich bitte an das technische Büro von Geoplast. Die in dieser Tabelle angegebenen Werte berücksichtigen die vollständige Aushärtung des Betons – 28 Tage.
      * Mindestbewehrungsstärke berechnet in Bezug auf den maximalen Lastwert für die angegebene Kategorie.
      ** Die angegebenen Werte, die in Übereinstimmung mit EN 1992-1-1 berechnet wurden, sind rein indikativ und werden stark von den mechanischen Eigenschaften des Bodens beeinflusst. Die tatsächliche Größenbestimmung muss von Fall zu Fall von einem Ingenieur beurteilt werden.

      ELEVETOR MAX – Verpackung und Transport

      Schalung Code EELEMAX7171
      Verpackungsmaße cm 150 x 150 x H255
      Stückzahlen – m2 Palette – 560 – 280
      Art der Verpackung – Gestapelt und in Plastikfolie verpackt auf Palette
      Bruttogewicht der Verpackung Schalung (einschließlich Palette) kg 1700
      Fuß-Code EBASEMA7171 EBASEMS7171 EBASEMD7171
      Abmessungen mm Ø125 Ø160 Ø200
      Verpackungsmaße cm 100 x 120 x H250 100 x 120 x H250 100 x 120 x H250
      Stückzahlen – 5000 5000 5000
      Art der Verpackung – Gestapelt und in Plastikfolie verpackt auf Palette
      Bruttogewicht der Verpackung Schalung (einschließlich Palette) kg 670
      Basisverbindungselement Code EDISTEM7171
      Verpackungsmaße cm 80 x 120 x H170
      Stückzahlen – 4400
      Art der Verpackung – Gestapelt und in Plastikfolie verpackt auf Palette
      Bruttogewicht der Verpackung Schalung (einschließlich Palette) kg 592
