Modulo Daten
Technische Daten
Belastungstabelle für MODULO|
BELASTUNG (Kg/m) |
DICKE der Bodenplatte (cm) |
BAUSTAHLGEWEBE (mm) |
DICKE des Magerbetons (cm) |
DICKE des Kieses (cm) |
DRUCK des Bodens (Kg/cm) |
|
500 |
5 |
Ø5 / 25×25 |
5 |
0,29 |
|
|
1,000 |
5 |
Ø6 / 20×20 |
5 |
0,58 |
|
|
2,500 |
5 |
Ø8 / 20×20 |
10 |
0,72 |
|
|
5,000 |
7 |
Ø8 / 20×20 |
5 |
10 |
0,90 |
|
10,000 |
6 |
Ø10 / 20×20 |
5 |
15 |
1,10 |
|
>10,000 |
Sie sollen jeden Einzelfall bewerten und die technische Abteilung von Geoplast befragen |
||||
MODULO – Verfügbare Größen
MODULO ist in einer Vielzahl von Größen (von 3 bis 70 cm) verfügbar.| MODULO | H3 | H6 | H9 | H13 | H15 | H17 | H20 | H25 | H27 | |
| Größe (cm) | 50 x 50 | 50 x 50 | 58 x 58 | 50 x 50 | 50 x 50 | 50 x 50 | 50 x 50 | 50 x 50 | 50 x 50 | |
| h Spannweite (cm) | 2,1 | 4,5 | 7 | 7 | 9 ,5 | 11,5 | 14,5 | 20,5 | 21 | |
| L (cm) | 5,5 | 5,4 | 14,5 | 28 | 26,4 | 30 | 28 | 31,5 | 34 | |
| Max Durchmesser der einzelnen Rohre mm | 20 | 40 | 70 | 70 | 90 | 110 | 140 | 200 | 200 | |
| Max Durchmesser von zwei Rohren mm | 20 | 20 | 60 | 50 | 70 | 100 | 120 | 140 | 160 | |
| Betonverbrauch | 0,004 m3 / m2 | 0,009 m3 / m2 | 0,010 m3 / m2 | 0,028 m3 / m2 | 0,030 m3 / m2 | 0,035 m3 / m2 | 0,037 m3 / m2 | 0,038 m3 / m2 | 0,040 m3 / m2 | |
 |
A x B x H (cm) | 120x102xh220 | 120x102xh220 | 120x120xh240 | 102x102xh235 | 102x102xh240 | 102x102xh235 | 102x102xh240 | 151x151xh230 | 102x102xh235 |
| Stücke je Palette | 720 | 720 | 720 | 360 | 360 | 360 | 360 | 300 | 300 | |
| m pro Palette | 180 | 180 | 240 | 90 | 90 | 90 | 90 | 75 | 75 | |
| MODULO | H30 | H35 | H40 | H45 | H50 | H55 | H60 | H65 | H70 | |
| Größe (cm) | 50 x 50 | 50 x 50 | 50 x 50 | 71 x 71 | 71 x 71 | 71 x 71 | 71 x 71 | 71 x 71 | 71 x 71 | |
| h Spannweite (cm) | 24,5 | 30 | 34 | 36 | 41 | 46 | 51 | 56 | 61 | |
| L (cm) | 31,7 | 35 | 36 | 50 | 51 | 52 | 52 | 53 | 53 | |
| Max Durchmesser der einzelnen Rohre mm | 240 | 300 | 290 | 360 | 400 | 440 | 440 | 460 | 460 | |
| Max Durchmesser von zwei Rohren mm | 140 | 150 | 140 | 220 | 220 | 240 | 220 | 240 | 260 | |
| Betonverbrauch | 0,044 m3 / m2 | 0,052 m3 / m2 | 0,056 m3 / m2 | 0,064 m3 / m2 | 0,076 m3 / m2 | 0,078 m3 / m2 | 0,079 m3 / m2 | 0,084 m3 / m2 | 0,083 m3 / m2 | |
|
A x B x H (cm) | 102x102xh240 | 107x107xh230 | 107x107xh230 | 151x151xh230 | 151x151xh230 | 151x151xh225 | 153x153xh230 | 151x151xh230 | 153x153xh240 |
| Stücke je Palette | 300 | 300 | 300 | 300 | 300 | 240 | 240 | 240 | 240 | |
| m pro Palette | 75 | 75 | 75 | 150 | 150 | 120 | 120 | 120 | 120 | |
INSTALLATIONSANLEITUNGEN
BAU VON EINEM MONOLITHISCHEN BELÜFTETEN FUNDAMENT
Um eine effektive Belüftung des Fundaments zu erreichen, ist es notwendig, den Hohlraum nach außen zu verbinden: Dies kann durch Erzeugen von Öffnungen mit einem Durchmesser von 80/120 mm in den Umfangsbalken des Fundaments alle 3,5 bis 4,0 m erfolgen; die erforderliche Verbindung PVC-Rohre und metallische Einbruchschutzgitter müssen berücksichtigt werden. Die Lüftungsöffnungen müssen auf der Südseite des Gebäudes (wärmere Seite) gegenüber der Nordseite (kältere Seite) höher gelegt werden, um einen natürlichen Kamineffekt zu erzeugen. Irgendwelche Bereiche des Hohlraums, die durch Fundamentbalken getrennt sind, sollten durch Öffnungen, wie oben beschrieben, miteinander verbunden sein.INSTALLATIONSANLEITUNGEN
- Bereiten Sie eine Magerbeton-Unterlage vor, die für die Belastung des Fundaments erforderlich ist. Die Fundamentbewehrung befindet sich über diesem mageren Betonsockel.
- Bereiten Sie das umlaufende Fundament für den Guss vor.
- Platzieren Sie die Lüftungsrohre durch die Bodenbewehrung für die Verbindung zwischen verschiedenen Abschnitten der Bodenplatte.
- Platzieren Sie alle Rohre und Leitungen gemäß Entwurf (Sanitär, Kabel, Heizung usw.).
- Platzieren Sie MODULO-Schalung, ohne eines der Elemente zu schneiden.
- Verwenden Sie GEOBLOCK, um jegliche Lücke zwischen MODULO und den Fundamentbalken zu schließen. GEOBLOCK schließt die Bögen von MODULO und vermeidet so jeglichen Mörtelverlust und bildet automatisch die Bodenbalken.
- Platzieren Sie die Bewehrungsmatte direkt über MODULO; verbinden Sie es mit dem Fundamentstahl. Die Form von MODULO und GEOBLOCK gewährleistet die erforderliche Betondeckung.
- Führen Sie einen einzigen Guss der Fundamentbalken und der Bodenplatte durch; der Beton sollte angemessen vibriert werden. Für eine korrekte Einfüllung beachten Sie bitte die Anwendungsempfehlungen.
VERFAHREN ZUR INSTALLATION

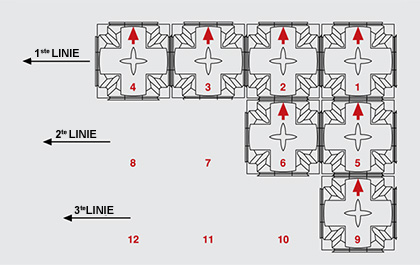

MODULO wird in Reihen verlegt, von rechts nach links und von oben nach unten. Die Pfeile auf den Matrizen müssen immer vom Handwerker weg zeigen.
Dank des voll überlappenden Verriegelungssystems kann MODULO einfach und schnell installiert werden, wobei Zeit- und Arbeitsaufwand um bis zu 80% reduziert werden.
MODULO kann auch über teilweise vorbereitete Flächen montiert werden.
MODULO ist voll begehbar.
KORREKTE VERBINDUNG DER ELEMENTE
Um MODULO korrekt zu verbinden, überlagern Sie einfach die weiblichen und männlichen U-Lippen der Elemente. MODULO H55, H60, H65 und H70 cm haben zusätzliche Kupplungsmerkmale an den Füßen und an den U-Lippen, die den Elementen während des Gießens zusätzliche Stabilität verleihen.
1
Sicherstellen, dass die Teile perfekt miteinander verbunden wurden indem eine ebene Fläche besteht, ohne Öffnungen zwischen den Elementen. (MODULO H 55-70)
2
Die Füße vertikal verbinden. (MODULO H 55-70)
3
Es muss kontrolliert werden, dass die Füße des Modulo korrekt verbunden wurden. (MODULO H 55-70)
4
Die End-Konfiguration muss der Abbildung entsprechen, alle Füße müssen fest auf dem Boden aufsitzen. (MODULO H 55-70)
5
Während der Montage müssen die aufgedruckten Pfeile auf der Oberseite, von Ihnen wegführen.
6
Die Länge des GEOBLOCK kann je nach Projektanforderungen verändert werden.
7
Zur korrekten Montage des MODULO folgen Sie bitte den Anleitungen.
8
Die Länge des GEOBLOCK kann durch Einführen in das MODULO verändert werden
EMPFEHLUNGEN FÜR EIN KORREKTES VERLEGEN
Sobald man ein paar Quadratmeter des MODULO verlegt hat, kann man auf den Elemente gehen, dabei darf man aber nicht auf die Mitte der Kuppeln treten. Hat man das Baustahlgewebe platziert, kann man die gesamte Oberfläche begehen.
Benutzt man eine Betonpumpe, wird empfohlen höchstens bis auf 20 cm über die Elemente zu betonieren. Die Pfeiler müssen mit Beton gefüllt werden, bevor die Schalung betoniert wird.
Keinesfalls betonieren bevor das Baustahlgewebe korrekt platziert wurde; es muss sichergestellt werden, dass die Elemente korrekt platziert wurden. In der warmen Jahreszeit ist es ratsam während der kälteren Stunden zu betonieren, sollte das nicht möglich sein, die Matrizen vor dem Betonieren befeuchten. Für MODULO71x71 erfordern wir, zumindest eine Stunde zu warten, vor denn vollständigen Befüllung der Füße.
Vergleich
| SYSTEM | MODULO SYSTEM | VORGEFERTIGTE | WÄNDE UND HOHLZIEGEL |
| FIRMA | GEOPLAST (ITA) | SEAC-TB (FRA) | |
| MATERIAL | POLYPROPYLEN | BETON | ZIEGEL |
| Wasserdurchlässigkeit | WASSERDICHT | PORÖSE | PORÖSE |
| Größe (cm) | 50 x 50 / 71 x 71 | 60 x L* | 61 x L |
| Höhe des belüfteten Hohlraums (cm) | BIS 70 | UNBEGRENZT | UNBEGRENZT |
| Gewicht (kg/m2) | 4,68 / 7,48 | N/D | 60 |
| Dicke der Decke (cm) | > 5 | 3/5 | Hohlziegel 5/6 – Decke 5<>15 |
| Maximale Belastung (kg/m2) | BIS 10000 | 500 | N/D |
| Betonverbrauch (m3/m2) | 0,028 / 0,083 | Funktion der Plattendicke | Funktion der Plattendicke |
| Geschwindigkeit der Installation (m2/ora) | ≈ 90 | N/D | 10 |
| Monolithisches System | JA | NEIN | NEIN |
| Montageart | MANUAL | MECHANISCHEN MITTELN | MANUAL |
| * L= Länge Artefakt | * L= Länge Artefakt |
TECHNISCHE VORTEILE
- Eine einzige Betonschüttung für Bodenblatte und Fundamentbalkenträger (mit der kombinierten Verwendung von MODULO und GEOBLOCK).
- Das Ergebnis ist eine monolithische Struktur mit hoher Tragfähigkeit, Stabilität und ausgezeichnetem seismischem Widerstand.
- Eliminierung der traditionellen Schalung.
- Belüftung der ganzen Struktur mit Dispersion des Radongas und der Feuchtigkeit.
- Erhöht die Tragfähigkeit des Fundaments.
- Reduzierung des Materialeinsatzes.
- Wärmedämmung durch die Kontrolle des Luftstroms der Naturkonvektion.
- Einfache Wartung und müheloser Zugang zu den Installations- und Elektro-systemen.
ÖKONOMISCHE VORTEILE
- Reduzierung der Arbeitszeit bis zum 80%.
- Kann auf teilweise vorbereitete Oberflächen platziert werden.
- Dank seiner Leichtigkeit und der Verbindung ermöglicht es einen leichten und sicheren Zusammenbau.
- Dank dem Zubehör FERMAGETTO und GEOBLOCK ist es möglich, die Fundamente und die Balkenträger mit eine einzige Schüttung mit einer Reduzierung der Schalungszeit zu bauen.
- Reduzierung des Baumaterials (Kies und Beton).
- Es ist möglich, die Oberfläche von industriellen Quarz Fußböden sofort mit Estrich-Finish-Werkzeugen zu bearbeiten.
