MULTIMODULO wird durch Verfahren des Spritzgießens hergestellt. Multimodulo - Technische Auskünfte

Technische Daten

Belastungstabelle für MULTIMODULO (H13, H15, H17, H20, H25, H27, H30, H35, H40):

BELASTUNG (Kg/m)	DICKE der Bodenplatte (cm)	BAUSTAHLGEWEBE (mm)	DICKE des Magerbetons (cm)	DICKE des Kieses (cm)	DRUCK des Bodens (Kg/cm)
500	5	Ø5 / 25×25	5		0,21
1,000	5	Ø6 / 20×20	5		0,41
2,500	5	Ø6 / 20×20	5		1,03
5,000	6	Ø8 / 20×20	10		0,83
10,000	8	Ø8 / 20×20	5	15	1,07
>10,000	Sie sollen jeden Einzelfall bewerten und die technische Abteilung von Geoplast befragen

MULTIMODULO – Größen und Paletten

MULTIMODULO ist in einer Vielzahl von Größen (von 13 bis 40 cm) verfügtbar.

MULTIMODULO	H13	H15	H17	H20	H25	H27	H30	H35	H40
Betonverbrauch	0,020 m³ x m²	0,027 m³ x m²	0,028 m³ x m²	0,032 m³ x m²	0,033 m³ x m²	0,035 m³ x m²	0,042 m³ x m²	0,045 m³ x m²	0,050 m³ x m²

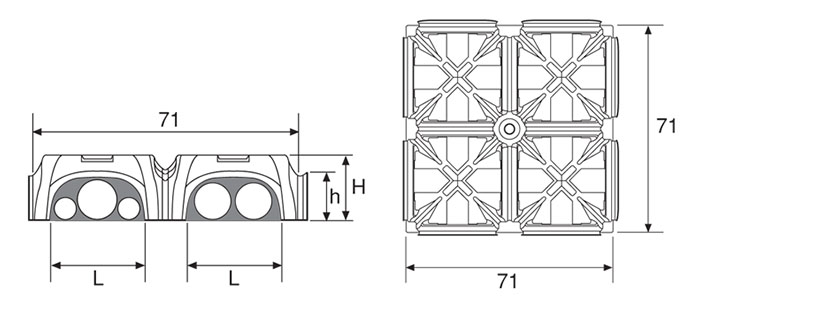

Größe (cm)	71 x 71 H13	71 x 71 H15	71 x 71 H17	71 x 71 H20	71 x 71 H25	71 x 71 H27	71 x 71 H30	71 x 71 H35	71 x 71 H40
h x L (cm)	7.5 x 26,5	9 x 22	11,5 x 24,5	14 x 21	19,5 x 26	21 x 24,5	24 x 23,5	29 x 26	34 x 26
A x B x H (cm)	151x151x225	151x151x225	151x151x226	151x151x250	151x151x235	151x151x235	151x151x250	151x151x240	151x151x265
Stücke je Palette	360	360	360	300	360	360	300	360	300
m pro Palette	180	180	180	150	180	180	150	180	150

INSTALLATIONSANLEITUNGEN

BAU VON EINEM MONOLITHISCHEN BELÜFTETEN FUNDAMENT

Um eine effektive Belüftung des Fundaments zu erreichen, ist es notwendig, den Hohlraum nach außen zu verbinden: Dies kann durch Erzeugen von Öffnungen mit einem Durchmesser von 80/120 mm in den Umfangsbalken des Fundaments alle 3,5 bis 4,0 m erfolgen; die erforderliche Verbindung PVC-Rohre und metallische Einbruchschutzgitter müssen berücksichtigt werden. Die Lüftungsöffnungen müssen auf der Südseite des Gebäudes (wärmere Seite) gegenüber der Nordseite (kältere Seite) höher gelegt werden, um einen natürlichen Kamineffekt zu erzeugen. Irgendwelche Bereiche des Hohlraums, die durch Fundamentbalken getrennt sind, sollten durch Öffnungen, wie oben beschrieben, miteinander verbunden sein.

Bereiten Sie eine Magerbeton-Unterlage vor, die für die Belastung des Fundaments erforderlich ist. Die Fundamentbewehrung befindet sich über diesem mageren Betonsockel.
Bereiten Sie das umlaufende Fundament für den Guss vor.
Platzieren Sie die Lüftungsrohre durch die Bodenbewehrung für die Verbindung zwischen verschiedenen Abschnitten der Bodenplatte.
Platzieren Sie alle Rohre und Leitungen gemäß Entwurf (Sanitär, Kabel, Heizung usw.).

Platzieren Sie MODULO-Schalung, ohne eines der Elemente zu schneiden.
Verwenden Sie GEOBLOCK, um jegliche Lücke zwischen MODULO und den Fundamentbalken zu schließen. GEOBLOCK schließt die Bögen von MODULO und vermeidet so jeglichen Mörtelverlust und bildet automatisch die Bodenbalken.
Platzieren Sie die Bewehrungsmatte direkt über MODULO; verbinden Sie es mit dem Fundamentstahl. Die Form von MODULO und GEOBLOCK gewährleistet die erforderliche Betondeckung.
Führen Sie einen einzigen Guss der Fundamentbalken und der Bodenplatte durch; der Beton sollte angemessen vibriert werden. Für eine korrekte Einfüllung beachten Sie bitte die Anwendungsempfehlungen.

VERFAHREN ZUR INSTALLATION

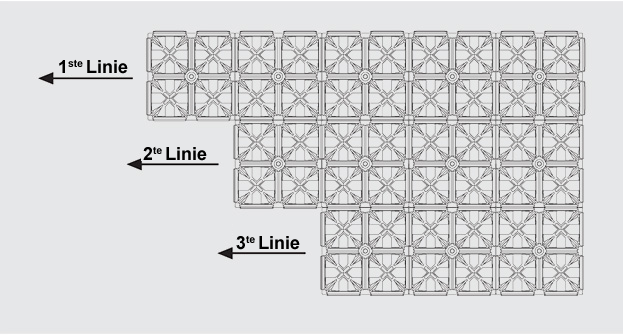

MULTIMODULO wird in Reihen verlegt, von rechts nach links und von oben nach unten. Die Pfeile auf den Matrizen müssen immer vom Handwerker weg zeigen. Dank des voll überlappenden Verriegelungssystems kann MULTIMODULO einfach und schnell installiert werden, wobei Zeit- und Arbeitsaufwand um bis zu 80% reduziert werden. MULTIMODULO kann auch über teilweise vorbereitete Flächen montiert werden. MULTIMODULO ist voll begehbar.

KORREKTE VERBINDUNG DER ELEMENTE Um MODULO korrekt zu verbinden, überlagern Sie einfach die weiblichen und männlichen U-Lippen der Elemente.

1

Stellen Sie sicher, dass die Elemente perfekt verbunden sind und eine ebene Oberfläche ohne Öffnungen zwischen den Elementen bildet.

2

Befolgen Sie die Installationsanweisungen für eine korrekte Installation.

3

Es ist möglich, die Länge des GEOBLOCK unter MULTIMODULO zu verschieben.

4

Die Länge von GEO BLOCK kann gemäß den Projektanforderungen angepasst werden

EMPFEHLUNGEN FÜR EIN KORREKTES VERLEGEN

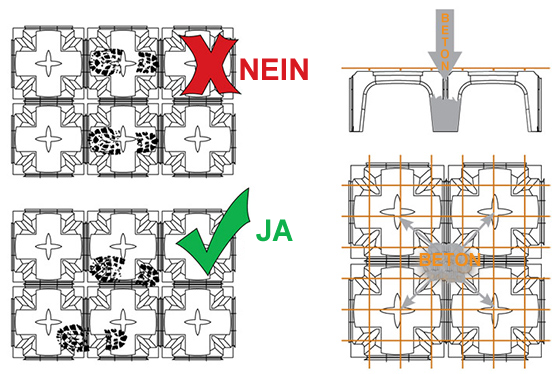

Sobald man ein paar Quadratmeter des MULTIMODULO verlegt hat, kann man auf den Elementen gehen, dabei darf man aber nicht auf die Mitte der Kuppeln treten. Hat man das Baustahlgewebe platziert, kann man die gesamte Oberfläche begehen. Benutzt man eine Betonpumpe, wird empfohlen höchstens bis auf 20 cm über die Elemente zu betonieren. Die Pfeiler müssen mit Beton gefüllt werden, bevor die Schalung betoniert wird. Keinesfalls betonieren bevor das Baustahlgewebe korrekt platziert wurde; es muss sichergestellt werden, dass die Elemente korrekt platziert wurden. In der warmen Jahreszeit ist es ratsam während der kälteren Stunden zu betonieren, sollte das nicht möglich sein, die Matrizen vor dem Betonieren befeuchten.

Vergleich

SYSTEM	MULTIMODULO SYSTEM	VORGEFERTIGTE	WÄNDE UND HOHLZIEGEL
MATERIAL	POLYPROPYLEN	BETON	ZIEGEL
Wasserdurchlässigkeit	WASSERDICHT	PORÖSE	PORÖSE
Größe (cm)	71 x 71	60 x L*	61 x L
Höhe des belüfteten Hohlraums (cm)	BIS 40	UNBEGRENZT	UNBEGRENZT
Gewicht (kg/m2)	2,05 / 3,30	N/D	60
Dicke der Decke (cm)	> 5	3/5	Hohlziegel 5/6 – Decke 5<>15
Maximale Belastung (kg/m2)	BIS 10000	500	N/D
Betonverbrauch (m3/m2)	0,020 / 0,050	Funktion der Plattendicke	Funktion der Plattendicke
Geschwindigkeit der Installation (m2/ora)	≈ 100	N/D	10
Monolithisches System	JA	NEIN	NEIN
Montageart	MANUAL	MECHANISCHEN MITTELN	MANUAL

TECHNISCHE VORTEILE

Eine einzige Betonschüttung für Bodenblatte und Fundamentbalkenträger (mit der kombinierten Verwendung von MULTIMODULO und GEOBLOCK).
Das Ergebnis ist eine monolithische Struktur mit hoher Tragfähigkeit, Stabilität und ausgezeichnetem seismischem Widerstand.
Eliminierung der traditionellen Schalung.
Belüftung der ganzen Struktur mit Dispersion des Radongas und der Feuchtigkeit.
Erhöht die Tragfähigkeit des Fundaments.
Reduzierung des Materialeinsatzes.
Wärmedämmung durch die Kontrolle des Luftstroms der Naturkonvektion.
Einfache Wartung und müheloser Zugang zu den Installations- und Elektro-systemen.

ÖKONOMISCHE VORTEILE

Reduzierung der Arbeitszeit bis zum 80%.
Kann auf teilweise vorbereitete Oberflächen platziert werden.
Dank seiner Leichtigkeit und der Verbindung ermöglicht es einen leichten und sicheren Zusammenbau.
Dank dem Zubehör FERMAGETTO und GEOBLOCK ist es möglich, die Fundamente und die Balkenträger mit eine einzige Schüttung mit einer Reduzierung der Schalungszeit zu bauen.
Reduzierung des Baumaterials (Kies und Beton).
Es ist möglich, die Oberfläche von industriellen Quarz Fußböden sofort mit Estrich-Finish-Werkzeugen zu bearbeiten.
