      NEU ELEVETOR wird durch ein Spritzgussverfahren Hergestellt Neu Elevetor - Technische Auskünfte

      technische Eigenheiten

      TABELLE DES LASTS FÜR NEU ELEVETOR H125:
      Verwendung LAST kg/m2 Betonüberdeckung der Schalung cm Beton Tragschicht cm Kies Stärke cm Bodendruck Kg/cm2 Bewehrungs- gitter mm Bewehrungs- gitter cm x cm
       ZIVIL 1.000 4 0 0 3,48 6 20 x 20
      5 0 1,49
      10 0 0,82
      5 10 0,52
      1.800 5 0 0 5,74 6 20 x 20
      5 0 2,45
      10 0 1,36
      5 10 0,86
      5.000 7 10 15 0,65 8 20 x 20
      INDUSTRIELLE 10.000 10 15 30 0,65 8 20 x 20

      NEU ELEVETOR – Abmessungen und Verpackungen

      BASIS SCHALUNG ROHR AUS PVC
      Abmessungen [cm]: H [cm]: Abmessungen [cm]: H tot [cm]: Verbrauch des Randsbetons [m3/ m2] Stück pro Pallets m2 pro Pallets L max [cm] Ø [cm] Verbrauch des Betons [m3/ m2xml]
      58 x 58 2,5 58 x 58 15 0.030 225 75 250 12,5 0,037

      INSTALLATIONSANLEITUNGEN

      Bedingungen für die Verlegung

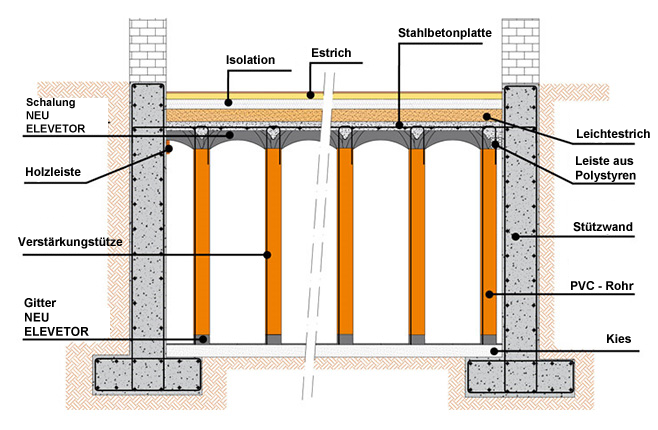

      Indem modular verbundene Elemente aus regeneriertem Polypropylen über einer dementsprechend vorbereiteten Fläche installiert werden, entsteht mittels Stützen die Schaffung eines Hohlraumes. Die Elemente müssen als NEUES ELEVETOR-System von Geoplast S.p.A im Ganzen verwendet werden. Dieses System besteht aus einem Basisgitter mit vier Armen 58 × 58, 2,5, PVC-Rohre mit 125mm Durchmesser in variabler Höhe und einem quadratischen Schalungselement 58 × 58 x 15 cm mit abgesenkter kuppelform. Die 4 Referenzebenen am Schalungselement dienen zur korrekten Positionierung des Bewehrung Stahl, um das Einsinken des Rahmenstützfußes zu vermeiden. Durch die wechselseitig verbundenen Elemente erhält der Beton die Festigkeitsklasse von mindestens 250 Rck. Der entstandene Hohlraum kann als belüftetes Fundament, Kollektorgang oder als Wasserzisterne verwendet werden

      1. Untergrund muss laut Statik dementsprechend befestigt Kies / Beton werden. Zusätzlich ist darauf zu achten das die Fläche Eben ist.
      2. Verlegung des NEUEN ELEVETOR BASISGITTER (58 x 58 x H 2,5 cm): man soll die Basis von rechts nach links und von oben nach unten verlegen. Der Pfeil auf den Gittern muss immer nach oben (weg) zeigen.
      3. Installation der Rohre erfolgt mit einfacher Verbindung zum Gitter, damit hier Sichergestellt werden kann das das Rohr komplett im Gitter sitzt, muss dies eingeschlagen werden, hier sollte beim Schlagen ein flaches Holz dazwischen gelegt werden (Kontrollmessungen durchführen) Standard Mäßige Höhen von 70 bis zu 250 cm. Auf Anfrage kann man auch eine geringe Höhe als 70 cm haben.
      4. Verlegung der NEUEN ELEVETOR-SCHALUNG (58 x 58 x H15 cm): man kann durch die Koppelung der Schalungselemente auf den Rohren nur von rechts nach links und von oben nach unten installieren. Der Pfeil auf dem Schalungselement muss immer nach oben (weg) zeigen.
      1. Das System Basis + Rohr + Schalung garantiert eine perfekte Rechtwinkligkeit der Säulen.
      2. Zum Schließen der Öffnung zwischen Stützwand und dem ersten Schalungselement müssen Styropor Leisten installiert werden.
      3. Verlegung des elektrisch geschweißten Baustahlgitters mit der erforderlichen Maschenweite und Drahtstärke.
      4. In den Rohren werden bei statischen Bedarf Bewehrungsstäbe mit Ø 8 mm eingesetzt, diese müssen mit dem Baustahlgitter verbunden werden.
      5. Verwenden Sie für das betonieren der Rohre und der Platte einen Beton Rck 250 kg / cm².

      1

      Verlegung der Basis Neu Elevetor

      2

      Verlegung der Rohre

      3

      Verlegung der Neu Elevetor Schalungen

      4

      Verlegung der Leiste

      5

      montiertes Neu Elevetor System

      6

      Verlegung des elektrischen geschweißten Baustahlgewerbe

      7

      Armierung der Pfeiler mit Gabel

      8

      Phasen der Betonschüttung

      9

      geendete Platte

      TRIO GRID INSTALLATION

      SCHRITT 1

      Trio Grid Laying 1
      Trio Grid 1

      SCHRITT 2

      Trio Grid Laying 2
      Trio Grid 2

      SCHRITT 3

      Trio Grid Laying 3
      Trio Grid 3

      SCHRITT 4

      Trio Grid Laying 4
      Trio Grid 4

      SCHRITT 5

      Trio Grid Laying 5
      Trio Grid 5

      SCHRITT 6

      Trio Grid Laying 6
      Trio Grid 6

      QUATRO GRID INSTALLATION

      SCHRITT 1

      Quatro Grid Laying 1
      Quatro Grid 1

      SCHRITT 2

      Quatro Grid Laying 2
      Quatro Grid 2

      SCHRITT 3

      Quatro Grid Laying 3
      Quatro Grid 3

      SCHRITT 4

      Quatro Grid Laying 4
      Quatro Grid 4

      SCHRITT 5

      Quatro Grid Laying 5
      Quatro Grid 5

      SCHRITT 6

      Quatro Grid Laying 6
      Quatro Grid 6

      BERECHNUNGSBEISPIEL

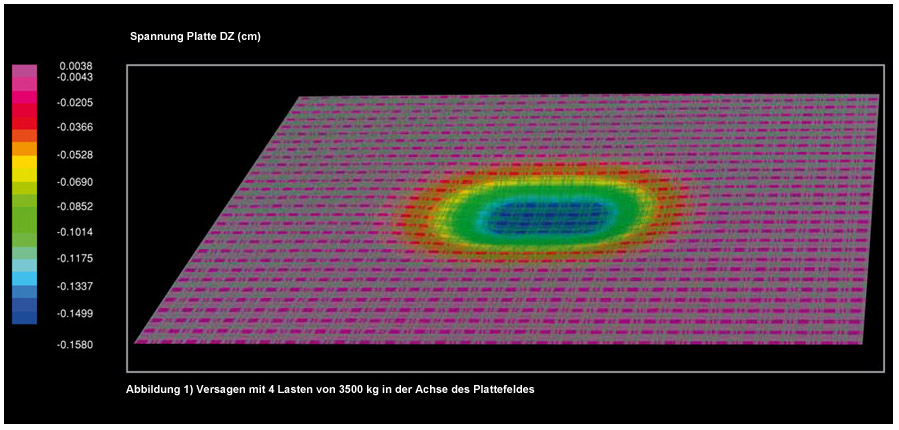

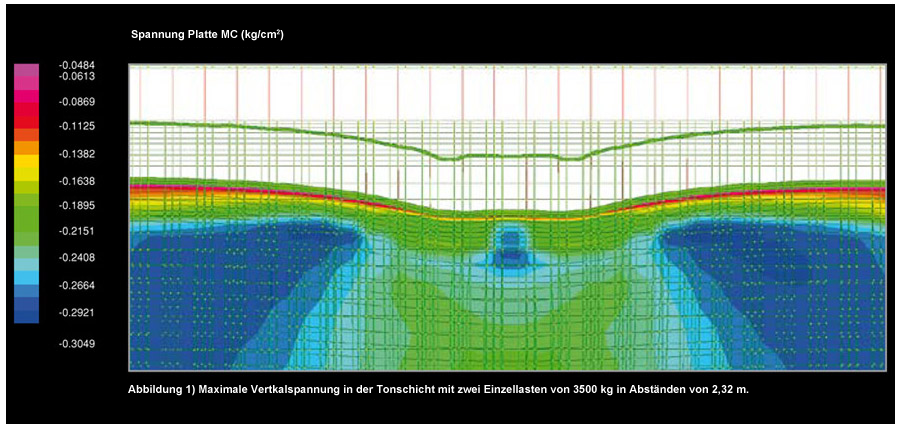

      Es wurde angenommen, dass die simulierte Struktur eine minimale Dicke von (12 cm) schwachem Beton; dem NEW ELEVETOR-System mit einer Höhe von 95 cm und einer Platte mit einer Dicke von 5 cm aufweist. Schnitt des Untergrundes Länge: 16,82 m; die Tiefe beträgt 7 m davon sind 6,30m aus weichem Ton und von 0,70 m aus Puzzolanerde und Lapillus gebildet.

      Vergleich

      Vergleich mit ähnlichen Produkte

      TYP PACKLAGE ELEVETOR SYSTEM FERTIGBAUTEIL MÄUERCHEN UND HOURDI
      MATERIAL POLYPROPYLEN BETON ZIEGEL
      Durchlässigkeit des Material WASSERDICHT PORÖS PORÖS
      Abmessungen (cm) 58 x 58 60 x l 61 x l
      hoche Lüftung (cm) 70/250 UNBEGRENZT UNBEGRENZT
      Gewicht des Systems (kg/m2) 3,3 + GEWICHT DES ROHRS N/A 60
      Dicke der Platte (cm) > 1 3/5 Hourdi 5/6 – Platte 5<>15
      zulässige Tragfähigkeiten (kg/m2) bis zu 10000 500 N/D
      Verbrauch des Betons (m3/m2) 0,03 + VERBRAUCH DES ROHRS Funktion der Dicke der Platte Funktion der Dicke der Platte
      Schnelligkeit der Verlegung (m2/ora) ≈ 20 N/D 10
      Einzigkeit des Systems JA NEIN NEIN
      Montage HANDGEMACHT MECHANISCHE MITTEL MECCANICI HANDGEMACHT

      NUTZUNG UND BESONDERHEITEN

      • Realisierung von Fundamenten mit variabler Höhe • Schalung immer Begehbar • Hohe Tragfähigkeit • Es können große Flächen mit dünner Betondicke realisiert werden. • Schnelles und einfaches System

      TECHNISCHE UND WIRTSCHAFTLICHE VORTEILE

      • MODULAR UND VIELSEITIG NEW ELEVETOR ermöglicht die Konstruktion von Hohlräumen unterschiedlicher Höhe und kann auch auf Flächen ohne Trägerschicht aus Beton eingesetzt werden.
      • INNOVATIV NEW ELEVETOR ist ein innovatives System mit den Abmessungen 58 x 58 h15 cm zur Schalung eines Zwischenbodens / Zwischendecke, mit erheblichen Einsparungen beim Bewehrungsstahl, Betonverbrauch und Schalzeiten.
      • BETONBEDARF Der BETONBEDARF um die Säulen zu füllen beträgt 0,037 m3 / m2 pro 1m Höhe, 0,030 m3 / m2 beträgt zusätzlich der Bedarf zur Füllung der Schalungselemente bis zur Oberkante.
      • EINFACHE INSTALLATION NUOVO ELEVETOR BASISGITTER, ein Element aus recyceltem Polypropylen, garantiert eine schnelle und einfache Installation der PVC-Rohren, und der NEUE ELEVETOR Schalungselemente.
      • PRÄZISION Präzises System, das die Rohre perfekt vertikal und einfach positioniert hält.
