Skynet Daten

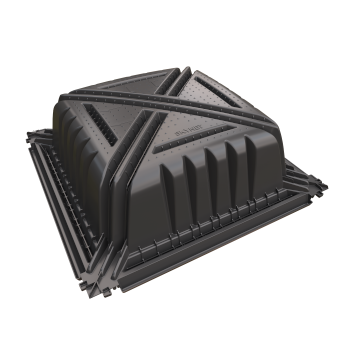

| SKYNET KUPPEL | |
 |
|

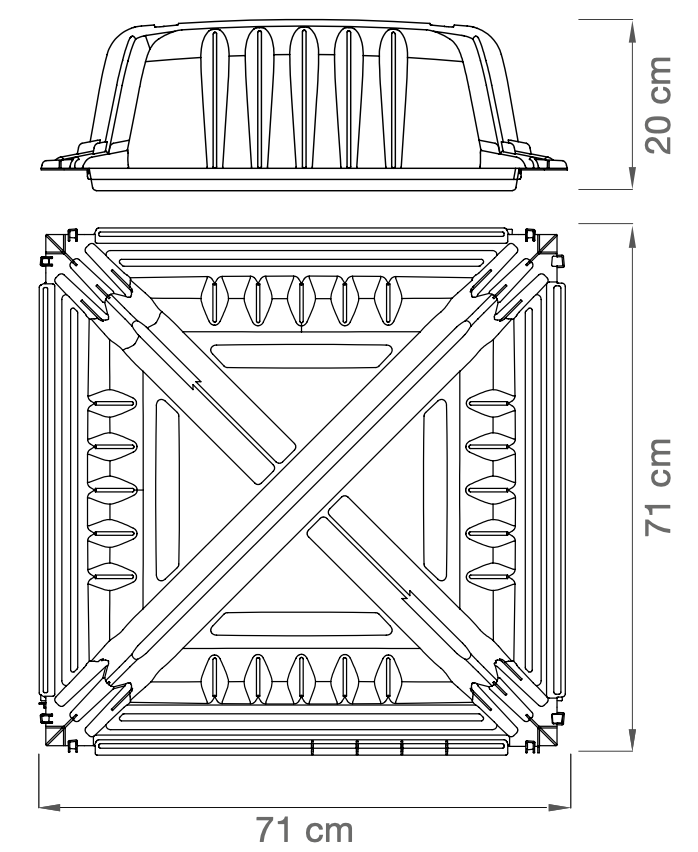

| Abmessungen (cm) | 71 x 71 x H20 |
| Material | Graplene |
| Verpackungsmaße (cm) | 150 x 150 x H255 |
| Anzahl der Stücke pro Palette | 540 |
| Produktcode | ESKYNET7171 |

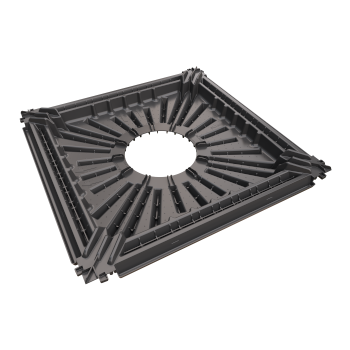

| SKYNET TX | |
 |
|

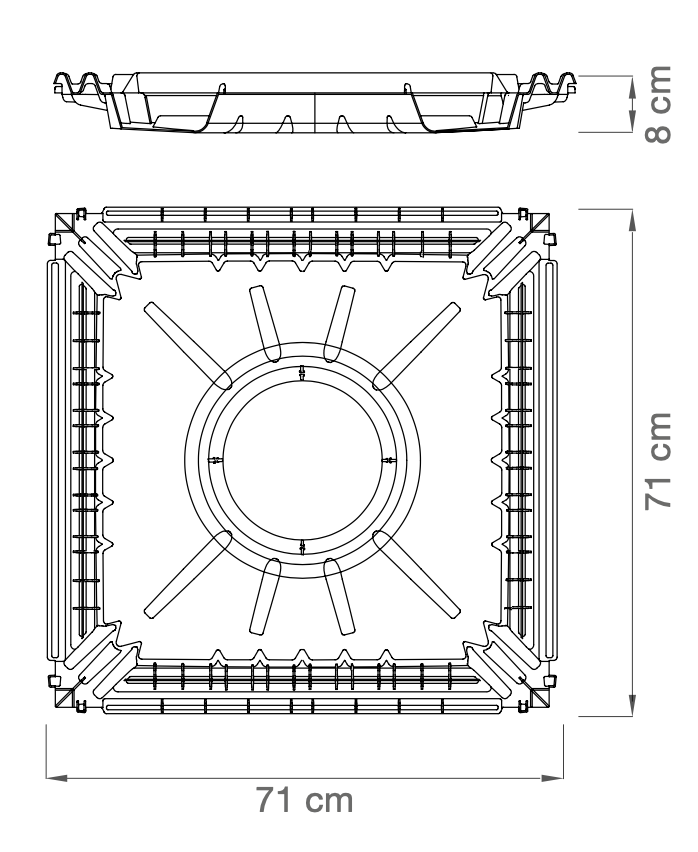

| Abmessungen (cm) | 71 x 71 x H8 |
| Material | Graplene |
| Verpackungsmaße (cm) | 150 x 150 x H255 |
| Anzahl der Stücke pro Palette | 560 |
| Produktcode | ESKYNTX7171 |
Systemkomponenten

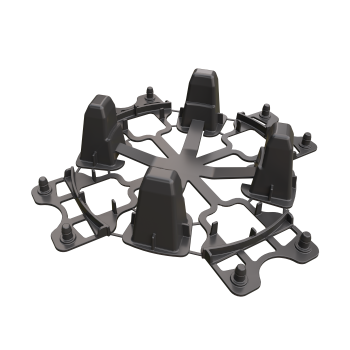

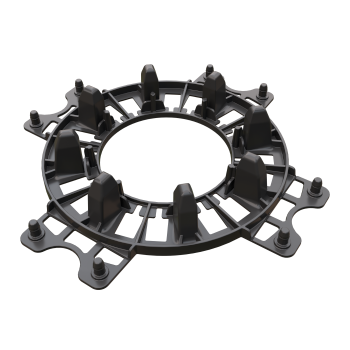

| BASE 125 | FLEX BASE | |
 |
 |
|
| Abmessungen | Ø int. mm 125 | |
| Material | Graplene | Graplene |
| Verpackungsmaße (cm) | 100 x 120 x H245 | Variable |
| Anzahl der Stücke pro Palette | 560 | Variable |
| Produktcode | EBASEMA7171 | EPIEFLE0125 |

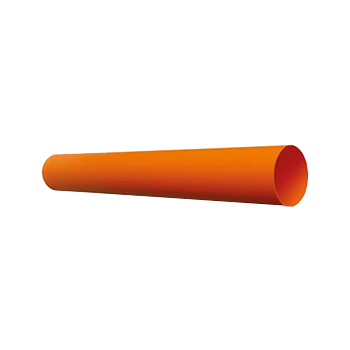

| TUBE | |||
 |
Ø 125 mm Dicke mm 1,8 / 2,0 |
Ø 250 mm Dicke mm 2,5 / 2,8 |
Ø 300 mm Dicke mm 2,5 / 2,8 |
| Material | PVC | ||
| Produktcode | EELTUBOXXXX | EELTUBA3000 | EELTUBB3000 |

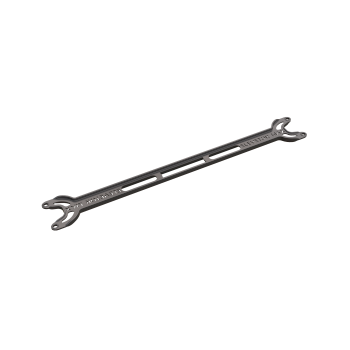

| ABSTANDSHALTER | |
 |
|
| Abmessungen (cm) | 50 x 7 |
| Verpackungsmaße | 80 x 120 x H170 |
| Anzahl der Stücke pro Palette | 4400 |
| Produktcode | EDISTEM7171 |
| LISTE | |
 |
|
| Abmessungen (cm) | 8 x 150 x H11 |
| Material | EPS |
| Produktcode | EELLISS0150 |
Lastdiagramm
| Lastkategorie | Verteilte Last (kg/m2) | Säulenabstand | Obere Bewehrungen + Rippen (kg/m2) | Schubbewehrungen (kg/m2) | Stanzbewehrungen* | Säulenbewehrungen* | Säulenverbreitung (pz/m2) |
| Wohnungen (Cat. A) | 200 | 2,84 | 4 | 0 | NEIN | NEIN | 0,12 |
| 4,24 | 7 | 1,5 | NEIN | NEIN | 0,06 | ||
| 5,66 | 10 | 3 | NEIN | JA | 0,03 | ||
| Büroräume | 400 | 2,84 | 6 | 0 | NEIN | NEIN | 0,12 |
| 4,24 | 10 | 2 | NEIN | NEIN | 0,06 | ||
| 5,66 | 16 | 4 | NEIN | JA | 0,03 | ||
| Leichte Fahrzeuge | 1000 | 2,84 | 10 | 2 | NEIN | NEIN | 0,12 |
| 4,24 | 18 | 3 | JA | JA | 0,06 | ||
| Schwere Fahrzeuge | 2000 | 2,84 | 12 | 4 | NEIN | NEIN | 0,12 |
| 4,24 | 20 | 5 | JA | JA | 0,06 | ||
Die in der obigen Tabelle angegebenen Werte sind als reine Richtwerte zu betrachten und eignen sich nicht für eine strukturelle Vermessungen. Kontaktieren Sie zu diesem Zweck die technische Abteilung von Geoplast.
* Richtwert für eine 5 cm dicke Platte. Die Menge der Bewehrung in der Säule und auf Skynet TX muss mit der technischen Abteilung von Geoplast abgestimmt werden.
Die Menge der Bewehrung ist als maximaler Richtwert in der Platte zu betrachten, bezogen auf die Belastungsklasse.
In jedem Fall wird eine permanente Belastung von 3,00 kN/m2 berücksichtigt.
Die oben genannten Belastungsklassen wurden unter Berücksichtigung einer Skynet-Höhe von 200 cm berechnet.
| Formel mit einem Ø 25 cm Rohr |
| Verbrauch m3/m2 = (0,12 + 0,049 x Säulenhöhe) x no Säulen / Bereich + 0,095 |
| Formel mit einem Ø 30 cm Rohr |
| Verbrauch m3/m2 = (0,12 + 0,07 x Säulenhöhe) x no Säulen / Bereich + 0,095 |
