GEOTUB PANEL
–Technische Auskünfte
GEOTUB Panel ist eine Kunststoffschalung aus ABS, die gegen UV-Strahlen und Chemikalien resistent ist.
Geotub Panel Daten
Technische Auskünfte
| MATERIAL | ABS |
| AB RUNDEN DER KANTE | 1 cm a 45° |

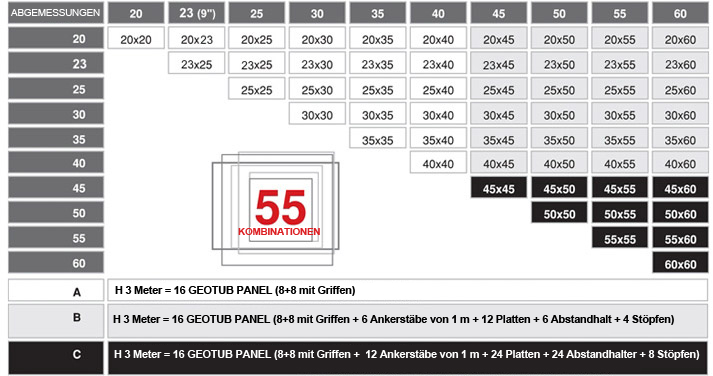

| ABMESSUNGEN | |
| GEOTUB PANEL 20 | 20 cm x H 75 cm |
| GEOTUB PANEL 23 (9″) | 23 (9″) cm x H 75 (35″) cm |
| GEOTUB PANEL 25 | 25 cm x H 75 cm |
| GEOTUB PANEL 30 | 30 cm x H 75 cm |
| GEOTUB PANEL 35 | 35 cm x H 75 cm |
| GEOTUB PANEL 40 | 40 cm x H 75 cm |
| GEOTUB PANEL 45 | 45 cm x H 75 cm |
| GEOTUB PANEL 50 | 50 cm x H 75 cm |
| GEOTUB PANEL 55 | 55 cm x H 75 cm |
| GEOTUB PANEL 60 | 60 cm x H 75 cm |
Installation
GEOTUB Panel ist eine Kunststoff-ABS-Schalung, resistent gegen UV-Strahlen und Chemikalien.
Die Paneele sind sehr leicht, so dass sie von einer einzigen Person bewegt werden können. Dass Elemente sind wiederverwendbar, wenn Sie die richtige Montage und Demontage vornehmen.
Die innere Oberfläche ist besonders glatt. Außerdem benötigen Sie keine speziellen Schalöle.
GEOTUB Panel MONTAGE
Alle Griffe müssen in den entsprechenden Löchern vorbereitet und befestigt werden, um eine perfekte Abdichtung der Schalung zu gewährleisten.
Die Einschubrichtung und die Drehrichtung der Griffe beeinflussen in keiner Weise die Abdichtung der Schalung.
Paneele ohne Löcher
1
Verbinden Sie die 4 Seiten, die von den Geotub Paneelelementen gebildet werden.
2
Beginnen Sie, beginnend von unten, die entsprechenden Nylongriffe in die Löcher entlang der beiden Längsgelenke einzusetzen, und ziehen Sie sie dann fest, indem Sie den Griff um ca. 90 ° nach oben drehen.
3
Der letzte Griff entlang der Längsgelenke jedes Segments der Säule muss in die entgegengesetzte Richtung eingeführt und durch Drehen des Griffs um etwa 90 ° nach unten arretiert werden.
4
Sobald die ersten vier Elemente der Säule zusammengebaut sind, fahren Sie mit den oberen Elementen fort, die an der Unterseite mit den Griffen befestigt werden.
5
Der Griff an der Querverbindung muss nach oben oder nach unten zeigen, damit die anderen Griffe nicht festgezogen werden (Abbildung 5 zeigt das ideale Montagediagramm der Griffe).
6
Sobald die Montage der Geotub Pannell Säule abgeschlossen ist, fixieren Sie diese mit einfachen Holzbrettern, oder dem Z Winkel am Boden.
7
Die Installation des Geotub ist schnell und einfach. Es reicht aus, die Schalung nur in zwei Punkten mit den üblichen ausziehbaren Stützen zu stützen. Geotub erfordert zum Abstützen keine speziellen Stützen.
8
Löcher auf zwei gegenüberliegenden Seiten.
9
Säule mit Löchern auf allen Seiten.
Vergleich
Vergleicht mit gleichartigen Produkten
| PRODUKT | GEOTUB | FRAMAX | FRAMI | SONOTUBE | QUATTRO | TRIO |
| MATERIAL | ABS | Stahl+Holz | Stahl+Holz | Pappe | Stahl+Holz | Stahl+Holz |
| MAX DURCHMESSER DER PFEILER (cm) | 60 x 60 | 105 x 105 | 75 x 75 | 60 x 60 | 60 x 60 | 75 x 75 |
| WEG (cm) | 5 | 5 | 5 | 5 | 5 | 5 |
| MAX GEWICHT DES ELEMENTS (kg) | 4 | 150 | 47 | N/D | 208 | 143 |
| MAX GEEIGNETER DRUCK (KN/m2) | 80 | 90 | 60 | 80 | 80 | 100 |
| BENUTZUNG DER AUSSCHALUNG | NEIN | JA | JA | NEIN | JA | JA |
| WARENUMSCHLAG | HANDGEMACHT | mit Kränen | Handgemacht/mit Kränen | Handgemacht | Handgemacht/mit Kränen | mit Kränen |
| VERLEGUNGSZEITEN (min/person/pfeiler) | 25 | N/D | N/D | N/D | N/D | N/D |
DIE TECHNISCHEN VORTEILE
WIEDERVERWENDBAR
GEOTUB Panel ist wettbewerbsfähig, da es für mindestens 100 Einsätze wiederverwendet werden kann. Der Beton haftet nicht auf dem Kunststoff, so dass die Schalung nur mit Wasser gereinigt werden kann, ohne andere Reinigungsprodukte oder Schmiermittel zu verwenden.
MONTAGE UND DEMONTAGE
Die verschiedenen Elemente sind durch einen sehr widerstandsfähigen Nylon-Befestigungsgriff miteinander verbunden. Die Kupplung ist schnell, weil dank der Drehung von nur 90 ° die maximale Befestigung der Elemente erreicht wird. Es gibt keine Möglichkeit, das GEOTUB Panel oder den Griff zu verlegen.
MODULARITÄT
GEOTUB Panel ist ein modulares Element von 75 cm Höhe. Sie benötigt daher keine Schnitte oder Anpassungen, da nur die für das Gießen notwendigen Elemente verwendet werden.
LAGERUNG
GEOTUB Panel kann komplett demontiert und auch an feuchten Orten gelagert werden.
HANDHABUNG VOR ORT
Dank seiner geringen Größe kann es auf der Baustelle leicht gehandhabt werden.
ERGEBNIS
Die GEOTUB Panel-Säulenoberfläche kann ohne weitere Nacharbeit sichtbar bleiben.
