Das System NEU ELEVETOR TANK erlaubt, ein Becken aus Stahlbeton maßgefertige Höhen zu realisieren. Die maximale erreichbare reine Innenhöhe liegt bei 250 cm.
VOLUMEN DES INNENRAUMS
|
VOLUMEN DES INNENRAUMS
|
|||||
*H |
m/m
|
l/m
|
*H |
m/m
|
l/m
|
|
80 |
0,564
|
564
|
170 |
1,464
|
1464
|
|
90 |
0,664
|
664
|
180 |
1,564
|
1564
|
|
100 |
0,764
|
764
|
190 |
1,664
|
1664
|
|
110 |
0,864
|
864
|
200 |
1,764
|
1764
|
|
120 |
0,964
|
964
|
210 |
1,864
|
1864
|
|
130 |
1,064
|
1064
|
220 |
1,964
|
1964
|
|
140 |
1,164
|
1164
|
230 |
2,064
|
2064
|
|
150 |
1,264
|
1264
|
240 |
2,164
|
2164
|
|
160 |
1,364
|
1364
|
250 |
2,264
|
2264
|
Die Struktur aus Stahlbeton, die man durch NEU ELEVETOR TANK aufgebaut wird, besteht aus einer Bodenplatte, Seitenmauern und einer durch Pfeiler gestützteten Decke: das bürgt für eine hohe Tragfähigkeit. Die Decke des NEU ELEVETOR TANK Beckens kann eingegrabt werden, wenn man auf die Oberfläche eine Grünfläche realisieren will oder sie kann direkt gefüllt werden.
Für eine richtige Herstellung des Beckens sollen die folgenden Schicten ausgeführt werden:
Auslegung eines festen Kiesbetts;
Seitenwände in Beton RcK 300 Kg/cm² mit Betonstahlbewehrung, in der geplanten Dicke und Höhe und mit Löchern für die Verlegung der Zu- und Ablaufrohre für das Wasser

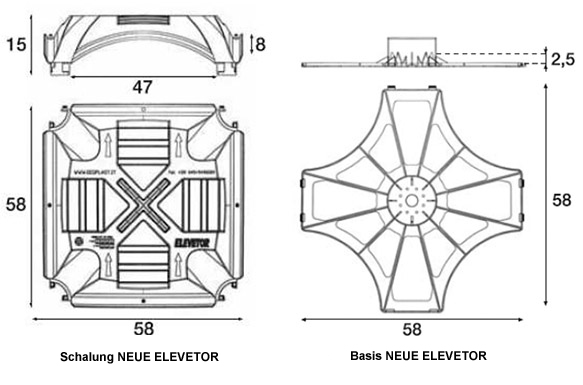

Ausstattung und Installation des Systems NEU ELEVETOR TANK aus modularen NEU ELEVETOR Schalungen aus Polypropylen in der Größe 58X58 H15 cm, eingehängt an Rohre agganciati a tubi Ø 125 mm von einer gemaß der Planung variablen Höhe und mit BASE NEU ELEVETOR eingesetzt
Die Decke des Beckens kann direkt belastet oder eingegrabt werden, um einen asphaltierten Parkplazt oder eine Grünflache auf der Oberfläche zu realisieren.
Der Basis von Neu Elevetor Tank aus recyceltem Polypropylen bürgt für eine einfache und schnelle Verlegung der PVC-Rohre, die das System Neu Elevetor unterstützen. Es ist ein präzises System, dass die Rohre perfekt vertikal hält und leicht zu verlegen ist.
Neu Elevetor ist ein innovatives System (mit den Abmessungen 58×58 h15 cm) für die Realisierung eines Beckens, das einen geringeren Verbrauch an Beton und weniger Zeit für die Installation erlaubt. Der Verbrauch liegt bei 0,030 m3/m2, während die benötigte Menge an Beton für die Füllung der Pfeiler gleich 0,037 m3/m2 pro Längsmeter ist.
Verbereitung der Bodenplatte, der Seitenmauern und der Löcher für die Einfuss- und Abflussrohre
Installation der BASE von NEU ELEVETOR
Verlegen der Rohre
Installation der SCHALUNG NEU ELEVETOR
Aussicht auf dem System NEU ELEVETOR
Installation den Betonstahlmatten und der Verstärkungsstäbe
Betonschüttung
Das Becken NEU ELEVETOR TANK kann durch einen Kontrollschacht kontrolliert werden.
Der Zugang zum Beckeninneren erlaubt:
