LA ESTRUCTURA

La estructura de hormigón armado de NUEVO ELEVETOR TANK està constituida por una losa de fundación, unas paredes perimétricas y un forjado sustenido por pequeños pilares: esto garantiza una elevada resistencia a las cargas, tanto permanentes como accidentales. La losa de fundación de NUEVO ELEVETOR TANK puede ser enterrada en el caso de que se desee realizar una área verde por encima, o directamente utilizada para el tránsito de autovehículos.

Para una corecta creación del tanque, es preciso realizar la siguiente estratigrafía:

1. Excavación para obtenir la profundidad necesaria;

2. Realización de una capa de grava bien compactada;

3. Realización de las paredes perimètricas en hormigón RcK 300 Kg/cm² con armadura metálica de refuerzo de espesor y altura según las necesidades del proyecto, predisponiendo los agujeros para la sucesiva instalación de las tuberías de entrada y salida del agua;

4. Colocación en la obra del sistema NUEVO ELEVETOR TANK, constituido por los encofrados modulares NUEVO ELEVETOR en polipropileno, de tamaño 58X58 H15 cm, enganchados a tubos Ø 125 mm en PVC de altura variable según las necesidades del proyecto colocados en la base NUEVO ELEVETOR;

5. Colocacíon de la red metálica electrosoldada en el extradós de los encofrados;

6. Colocación de refuerzos metálicos en el interior de los tubos. Los refuerzos tienen que ser enganchados a la red electrosoldada de la capa y deben alcanzar la base del tubo;

7. Hormigonado del forjado con hormigón RcK 300 Kg/cm² para llenar los tubos y cubrir los casetones, hasta alcanzar el espesor deseado. En esta fase se deben predisponer eventuales agujeros para los pozos de registro.

Se puede transitar directamente sobre el tanque realizado o enterrarlo para realizar por encima un aparcamiento de asfalto o un área vierde.

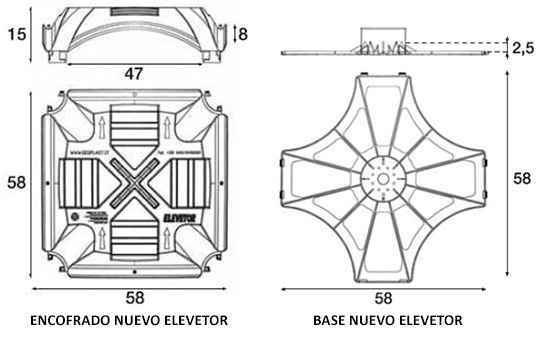

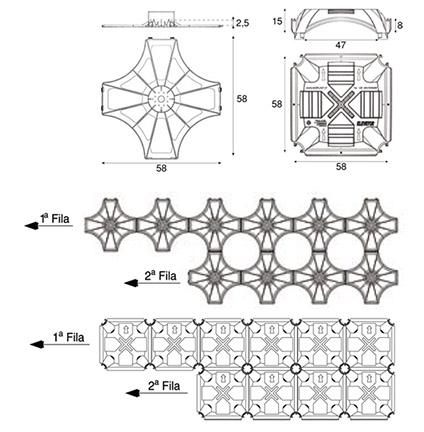

Base y Encofrado NUEVO ELEVETOR

Fases de instalación

FASE 1 – ESTRUCTURA

Preparación de la losa de fundación, las paredes perimétricas y predisposición de los huecos para las tuberías de entrada y salida del agua, los pozos de inspección y las bombas hidráulicas.

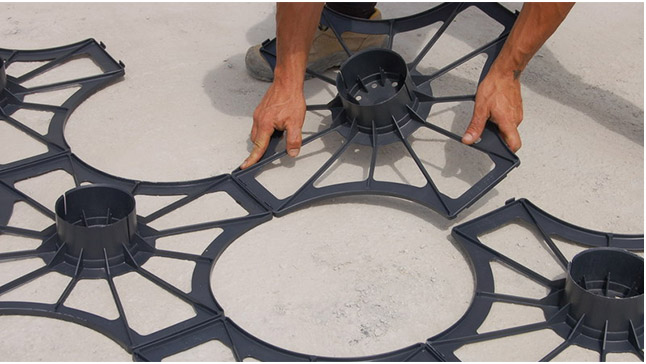

FASE 2 – REJILLA DE BASE

Colocación de la rejilla de base NUEVO ELEVETOR, esencial para la verticalidad de los tubos y la resistencia estructural del sistema.

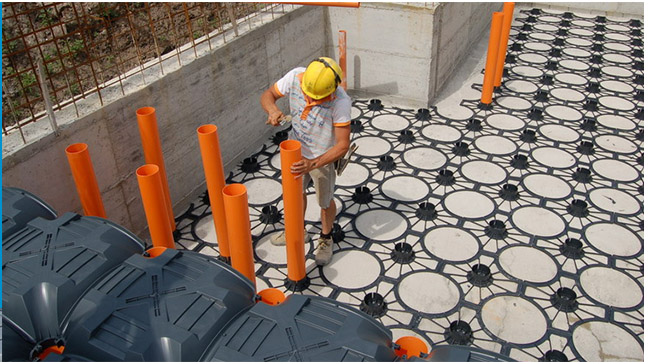

FASE 3 – TUBOS

Colocación de los tubos en PVC en la rejilla de base.

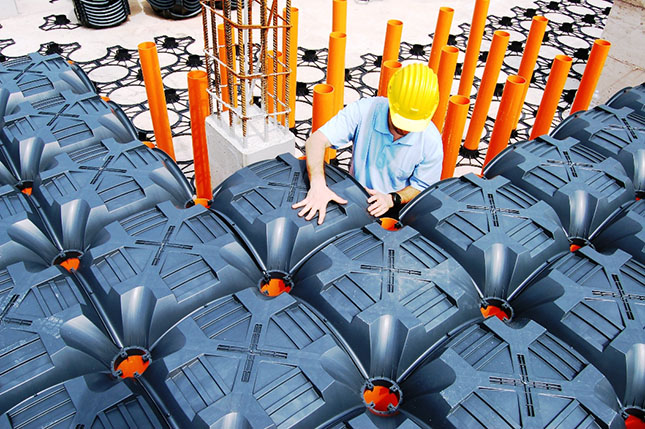

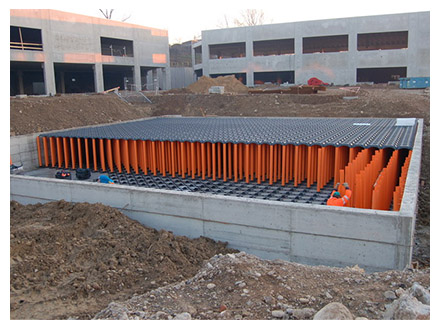

FASE 4 – INSTALACIÓN ENCOFRADOS

Instalación del encofrado NUEVO ELEVETOR, colocado de derecha a izquierda y enganchado en los tubos para garantizar una transitabilidad segura.

FASE 5 – COMPENSACIÓN

En las paredes, donde los encofrados NUEVO ELEVETOR se apoyan al muro de contención, los listones de poliestireno garantizan que el hormigón no se dispierda.

FASE 6 – ARMADURA DE REFUERZO

Colocación de la red electrosoldada y de las horquillas de refuerzo de los pilares.

FASE 7 – HORMIGONADO

Después de haber colocado la armadura de refuerzo, se realiza el hormigonado de la estructura, vibrando el hormigón de manera adecuada.
