Skynet Data
| SKYNET CÚPULA | |
 |
|
| Dimensiones (cm) | 71 x 71 x H20 |
| Material | Graplene |
| Dimensiones del embalaje (cm) | 150 x 150 x H255 |
| No. de piezas por palé | 540 |
| Código del producto | ESKYNET7171 |
| SKYNET TX | |
 |
|
| Dimensiones (cm) | 71 x 71 x H8 |
| Material | Graplene |
| Dimensiones del embalaje (cm) | 150 x 150 x H255 |
| No. de piezas por palé | 560 |
| Código del producto | ESKYNTX7171 |

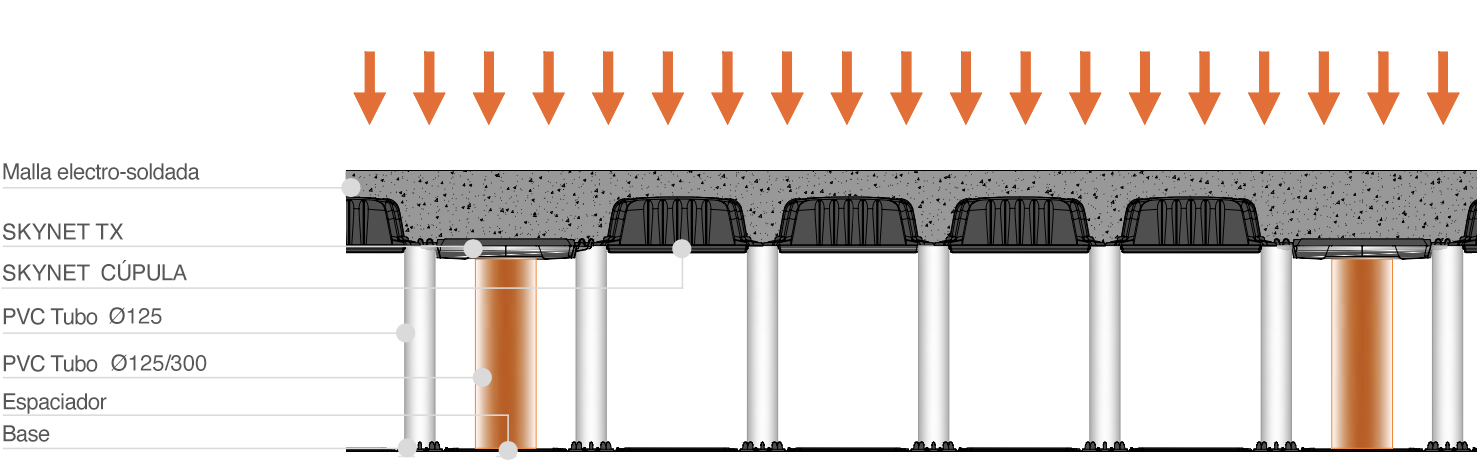

Componentes del sistema
| BASE 125 | FLEX BASE | |
 |
 |
|
| Dimensiones | Ø int. mm 125 | |
| Material | Graplene | Graplene |
| Dimensiones del embalaje (cm) | 100 x 120 x H245 | Variable |
| No. de piezas por palé | 560 | Variable |
| Código del producto | EBASEMA7171 | EPIEFLE0125 |
| TUBO | |||
 |
Ø 125 mm Espesor mm 1,8 / 2,0 |
Ø 250 mm Espesor mm 2,5 / 2,8 |
Ø 300 mm TEspesor mm 2,5 / 2,8 |
| Material | PVC | ||
| Código del producto | EELTUBOXXXX | EELTUBA3000 | EELTUBB3000 |
| ESPACIADOR | |
 |
|
| Dimensiones (cm) | 50 x 7 |
| Dimensiones del embalaje | 80 x 120 x H170 |
| No. de piezas por palé | 4400 |
| Código del producto | EDISTEM7171 |
| LÍSTEL | |
 |
|
| Dimensiones (cm) | 8 x 150 x H11 |
| Material | EPS |
| Código del producto | EELLISS0150 |
Gráfico de carga
| Categoría de carga | Carga distribuida (kg/m2) | Espaciado entre columnas | Refuerzos superiores + nervaduras (kg/m2) | Refuerzos a cortante (kg/m2) | Refuerzos de punzonamiento* | Refuerzos de columnas* | Incidencia de columnas (pz/m2) |
| Residenciales (Cat. A) | 200 | 2,84 | 4 | 0 | NO | NO | 0,12 |
| 4,24 | 7 | 1,5 | NO | NO | 0,06 | ||
| 5,66 | 10 | 3 | NO | SÍ | 0,03 | ||
| Oficinas | 400 | 2,84 | 6 | 0 | NO | NO | 0,12 |
| 4,24 | 10 | 2 | NO | NO | 0,06 | ||
| 5,66 | 16 | 4 | NO | SÍ | 0,03 | ||
| Vehículos ligeros | 1000 | 2,84 | 10 | 2 | NO | NO | 0,12 |
| 4,24 | 18 | 3 | SÍ | SÍ | 0,06 | ||
| Vehículos pesados | 2000 | 2,84 | 12 | 4 | NO | NO | 0,12 |
| 4,24 | 20 | 5 | SÍ | SÍ | 0,06 | ||
Los valores mostrados en el cuadro anterior, deben ser considerados puramente indicativos y no adecuados para el dimensionamiento estructural. Para ello, contacte con el departamento técnico de Geoplast.
* Valor indicativo para losas de 5cm de grosor. La cantidad de refuerzo dentro de la columna y sobre Skynet TX deberá ser evaluada con el departamento técnico de Geoplast.
La cantidad de refuerzos debe ser considerada como la cantidad máxima indicativa en la losa, referida a la clase de carga.
La carga permanente de 3.00kN/m2 se ha tomado en cuenta en cada caso.
Las clases de carga anteriores se han calculado considerando una altura de Skynet de 200 cm.
| Fórmula con un tubo de ø 25 cm |
| Consumo m3/m2 = (0,12 + 0,049 x Altura de la columna) x no columna / Area + 0,095 |
| Fórmula con un tubo de Ø 30 cm |
| Consumo m3/m2 = (0,12 + 0,07 x Altura de la columna) x no columna / Area + 0,095 |
