GEOPANEL
–Ficha Técnica
GEOPANEL es un encofrado en plástico ABS estable a los UV. Es ligero (pesa máximo 11 kg) y puede ser montado por una sola persona sin el uso de gruas. El producto es reutilizable más de 100 veces.
Geopanel Datos
ELEMENTOS
PANEL PRINCIPAL GEOPANEL
Elemento 120 x H 60 cm Tamaño real: 121 x H 60,5 cm Material: ABS Peso: 11 Kg
ELEMENTO 20
Elemento 20 x H 60 cm Tamaño real 20,2 x 60,5 cm Material: ABS Peso: 2,25 kg
ELEMENTO 25
Elemento 25 x H 60 cm Tamaño real 25,2 x 60,5 cm Material: ABS Peso: 2,30 kg
ELEMENTO 30
Elemento 30 x H 60 cm Tamaño real 30,3 x 60,5 cm Material: ABS Peso: 2,80 kg
ELEMENTO 40
Elemento 40 x H 60 cm Tamaño real 40,4 x 60,5 cm Material: ABS Peso: 3,80 kg
ÁNGULO INTERIOR
Elemento 30 x 10 x H 60 cm Tamaño real 30,3 x 10 x 60,5 cm Material: ABS Peso: 3,10 kg
ÁNGULO INTERIOR
Elemento 30 x 10 x H 60 cm Tamaño real 30,3 x 10 x 60,5 cm Material: ABS Peso: 3,20 kg

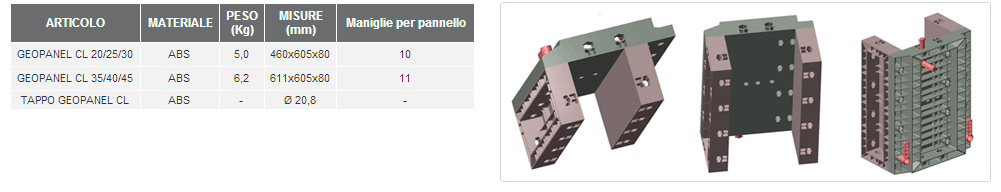

ELEMENTO GEOPANEL CL
Panel de cierre para fermar los extremos de la pared: se fija a los encofrados GEOPANEL utilizando las manillas estándar. GEOPANEL CL presenta tres filas de agujeros para la inserción de las manillas y por eso puede ser utilizado para muros y columnas de vario espesor. Los agujeros centrales permiten el uso de tirantes de refuerzo. Los agujeros no utilizados se pueden cerrar con los tapones estándar GEOPANEL.
GEOPANEL – INSTALACIÓN
GEOPANEL es un sistema fácil e intuitivo de encofrados modulares en plástico diseñados para la construcción de muros de hormigón, paredes, cimientos y pilares. GEOPANEL es un sistema patentado que incluye paneles de vario tamaño que se pueden fijar fácilmente entre ellos por medio de manillas de nylon.
Gracias a la posibilidad de realizar varias combinaciones, el sistema permite construir estructuras con espesores y formas diferentes.
.
GEOPANEL es un encofrado muy fácil de montar gracias a las manillas de nylon de alta resistencia que garantizan un cierre completo con una simple rotación de 90°. La nervadura externa está especialmente diseñada para facilitar el apuntalamiento y la emplomadura. Para permitir el uso de tirantes y barra roscadas los paneles presentan unos agujeros que pueden ser cerrados con tapones estándar cuando no utilizados. Los ángulos deben ser reforzados con barra de refuerzo metálicas, y más barras metálicas se deben utilizar en la base del encofrado para realizar muros de 3 m de altura.
1
Juxtaponer los elementos GEOPANEL 120×60 cm y unirlos entre ellos con las manillas de nylon estándar. Las manillas se cierran completamente con una simple rotación de 90°.
2
Insertar los distanciadores entre las dos paredes del encofrado, luego los tirantes y fijar los dos extremos con tuercas. Los agujeros no utilizados se cierran con tapones estándar.
3
Para las paredes más alta de 2,40 m, utilizar barras de acero para reforzar la base del encofrado.
4
La nervadura externa está diseñada especialmente para facilitar las operaciones de apuntalamiento y emplomadura.

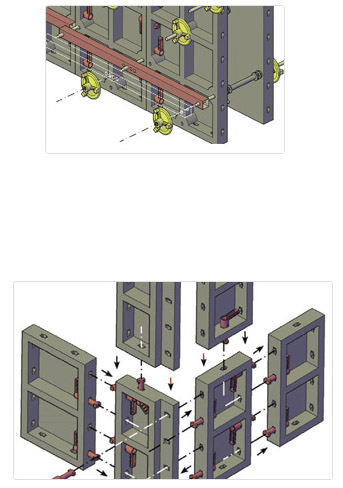

MONTAJE ESQUINAS GEOPANEL
La formación de esquinas se realiza fácilmente gracias a los paneles GEOPANEL ángulo interior y exterior, que se combinan con los otros paneles de vario tamaño según las necesidades del proyecto. Todos los elementos se fijan entre ellos con las manillas estándar. Para el montaje, consultar las instrucciones del MANUAL.
MONTAJE BARRAS DE REFUERZO ANGULARES
Para reforzar las bases de las esquinas exteriores se utilizan barras de acero y tuercas. Para el montaje, consultar las instrucciones del MANUAL.
GEOPANEL – COMPARACIÓN
Comparación con sistemas similares
| PRODUCTO | GEOPANEL | FRAMI | LIGHT PERFORM | DOMINO | MIDI |
| MATERIAL | ABS | Acero + madera | Acero + madera | Acero + madera | Acero + madera |
| TAMAÑO MAX PANEL (cm) | 120 x 60 | 90 x 300 | 100 x 300 | 250 x 100 | 300 x 200 |
| PESO MAX ELEMENTO (kg) | 11 | 85 | 113 | 88 | 222 |
| ESPESOR (cm) | 8 | 9 | N/D | N/D | N/D |
| PESO PANNEL (kg/m2) | 15,3 | 32 | 37,6 | 35 | 37 |
| MAX PRESIÓN (kN/m2) | 60 | 60 | N/D | 50 | 75 |
| NECESIDAD DESENCOFRANTE | NO | SI | SI | SI | SI |
| MOVIMENTACIÓN | MANUAL | Manual/Grua | Manual/Grua | Manual/Grua | Manual/Gru |
| TIEMPO DE INSTALACIÓN (m2/persona/hora) | 4,2 (doble pared) | N/D | N/D | N/D | N/D |
LAS VENTAJAS TÉCNICAS
VELOCIDAD
GEOPANEL pesa máximo 11 kg. Ligero y fácil de acoplar con las manillas estándar, puede ser montado por una sola persona. GEOPANEL No necesita desencofrantes o detergentes particulares antes del hormigonado o durante la instalación.
INSTALACIÓN
La nervadura exterior facilita el apuntelamiento y la emplomadura del sistema. Los paneles presentan unos agujeros para la inserción de barras roscadas y distanciadores.
DESENCOFRADO
El hormigón no se adhiere al plástico: de esta manera el desencofrado es fácil y los paneles se pueden limpiar simplemente con agua.
ALMACENAJE
GEOPANEL puede ser desmontado completamente y almacenado incluso en lugares humedos.
MODULACIÓN
Todos los elementos tienen una altura estándar de 60 cm y varios tamaños (20, 25, 30 40, 120 cm). No necesitan cortes o adaptaciones, porque se utilizan y se acoplan solamente los elementos necesarios para la obra.
MOVIMENTACIÓN
El encofrado se puede mover rápidamente en la obra sin utilizar grúas u otras maquinarias.
REUTILIZACIÓN
GEOPANEL es económico porque necesita escaso mantenimiento y se puede reutilizar más de 100 veces.
RESULTADO
La pared realizada con GEOPANEL puede ser dejada visible sin otras intervenciones.
