Nuevo Nautilus Evo Datos

Nuevo Nautilus Evo

–

Ficha técnica

TABLA DIMENSIONAL Y DE CONSUMO | INSTALACIÓN | COMPARACIÓN

NUEVO NAUTILUS EVO PRINCIPALES PARTICULARIDADES

NUEVO NAUTILUS EVO no tiene dirección de colocación: es suficiente colocar los módulos sobre la superficie de encofrado, mientras que las distancias y la alineación están garantizadas por el uso de las lengüetas espaciadoras adecuadas.

NUEVO NAUTILUS EVO es totalmente transitable: después del lugar de trabajo, los operarios pueden pasearlo con seguridad.

NUEVO NAUTILUS EVO se realiza con avanzadas tecnologías de moldeo que resuelven el problema de las difusiones de gas dentro del material. De esta manera no se puede comprometer la resistencia mecánica del elemento y de los pies de apoyo.

La distribución homogénea de las lengüetas espaciadoras sobre la superficie del elemento garantiza la adhesión completa entre el hormigón y el acero de la armadura superior.

Resistencia completa del accesorio: en el elemento doble, gracias al sistema macho/hembra, la perfecta adaptación durante la fase de colada está garantizada.

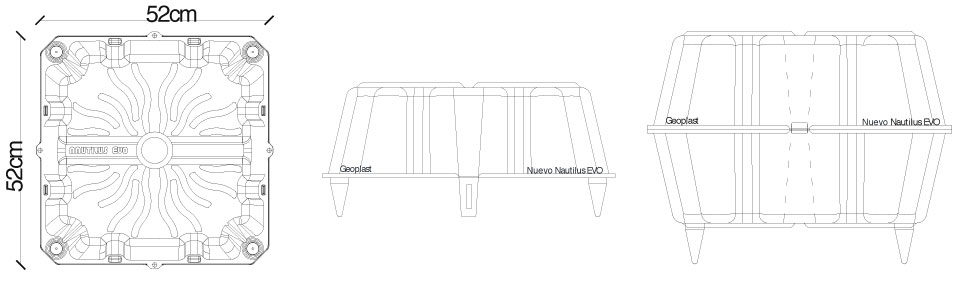

Tabla de dimensiones y consumo

Formwork	Encofrados Dimensiones del plano cm x cm	Pies inferiores disponibles en alturas cm	Viga Anchura cm	Distancia entre ejes acanalados cm	Incidencia del número de encofrados pz	Consumo de concreto mc/mq	Volumen del encofrado mc/pz	Ahorro de concreto mc/mq
10 SINGLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0.041	0,024	0,059
			14	66	2,30	0.045		0,055
			16	68	2,16	0.048		0,052
			18	70	2,16	0.051		0,049
			20	72	1,93	0.054		0,046
13 SINGLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,060	0,028	0,069
			14	66	2,30	0,064		0,065
			16	68	2,16	0,067		0,061
			18	70	2,04	0,071		0,058
			20	72	1,93	0,074		0,055
16 SINGLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,079	0,033	0,080
			14	66	2,30	0,084		0,076
			16	68	2,16	0,089		0,071
			18	70	2,04	0,093		0,067
			20	72	1,93	0,096		0,063
20 SINGLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,102	0,040	0,097
			14	66	2,30	0,108		0,092
			16	68	2,16	0,114		0,086
			18	70	2,04	0,118		0,081
			20	72	1,93	0,123		0,077
24 SINGLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,125	0,047	0,114
			14	66	2,30	0,132		0,107
			16	68	2,16	0,138		0,101
			18	70	2,04	0,144		0,095
			20	72	1,93	0,149		0,090
26 DOUBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,121	0,057	0,138
			14	66	2,30	0,129		0,130
			16	68	2,16	0,135		0,122
			18	70	2,04	0,142		0,115
			20	72	1,93	0,148		0,109
28 SINGLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,154	0,051	0,125
			14	66	2,30	0,161		0,117
			16	68	2,16	0,168		0,110
			18	70	2,04	0,175		0,104
			20	72	1,93	0,180		0,099
29 DOUBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,141	0,060	0,147
			14	66	2,30	0,150		0,139
			16	68	2,16	0,158		0,131
			18	70	2,04	0,166		0,123
			20	72	1,93	0,172		0,117
32 DOUBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,158	0,066	0,161
			14	66	2,30	0,168		0,151
			16	68	2,16	0,178		0,142
			18	70	2,04	0,186		0,134
			20	72	1,93	0,192		0,127
33 DOUBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,165	0,067	0,164
			14	66	2,30	0,174		0,154
			16	68	2,16	0,183		0,145
			18	70	2,04	0,191		0,137
			20	72	1,93	0,199		0,130
36 DOUBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,181	0,072	0,176
			14	66	2,30	0,192		0,166
			16	68	2,16	0,203		0,156
			18	70	2,04	0,211		0,147
			20	72	1,93	0,219		0,139
37 DOUBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,188	0,071	0,174
			14	66	2,30	0,199		0,164
			16	68	2,16	0,208		0,154
			18	70	2,04	0,217		0,146
			20	72	1,93	0,225		0,138
40 DOUBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,204	0,080	0,194
			14	66	2,30	0,216		0,183
			16	68	2,16	0,228		0,172
			18	70	2,04	0,236		0,162
			20	72	1,93	0,246		0,154
41 DOUBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,215	0,079	0,194
			14	66	2,30	0,225		0,182
			16	68	2,16	0,235		0,171
			18	70	2,04	0,246		0,162
			20	72	1,93	0,255		0,153
44 DOUBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,227	0,086	0,211
			14	66	2,30	0,240		0,199
			16	68	2,16	0,252		0,187
			18	70	2,04	0,262		0,176
			20	72	1,93	0,272		0,167
48 DOUBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,250	0,094	0,229
			14	66	2,30	0,264		0,216
			16	68	2,16	0,276		0,203
			18	70	2,04	0,288		0,192
			20	72	1,93	0,298		0,181
52 DOUBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,282	0,097	0,236
			14	66	2,30	0,295		0,222
			16	68	2,16	0,308		0,209
			18	70	2,04	0,321		0,197
			20	72	1,93	0,332		0,187
56 DOUBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,308	0,102	0,249
			14	66	2,30	0,322		0,235
			16	68	2,16	0,336		0,221
			18	70	2,04	0,349		0,208
			20	72	1,93	0,361		0,197

Instalación

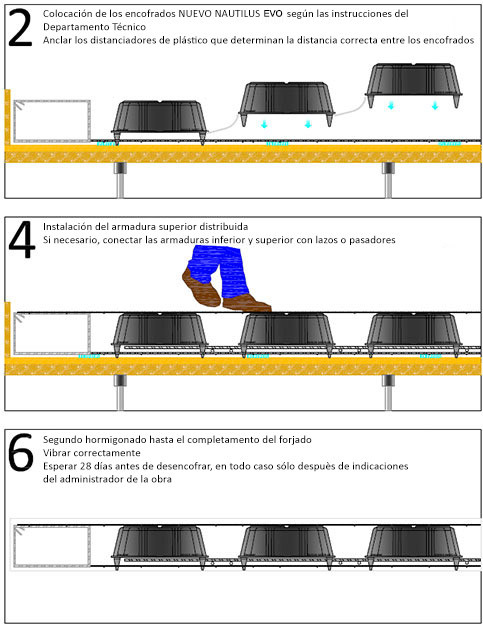

Nuevo Nautilus Evo single instalación en obra

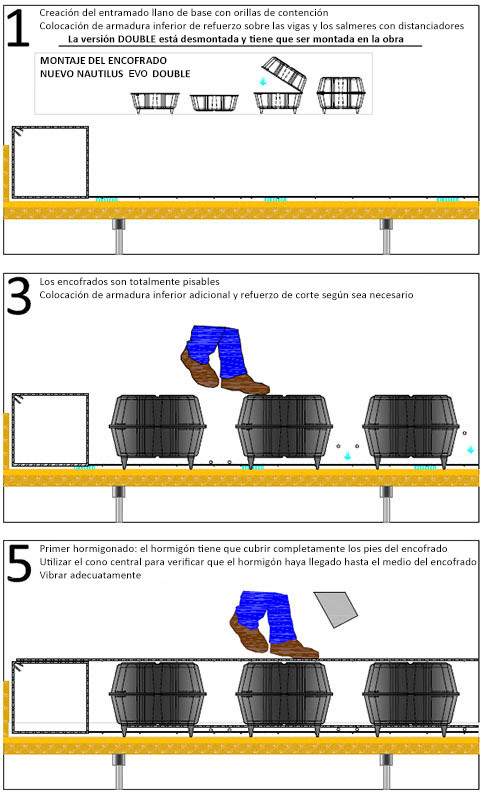

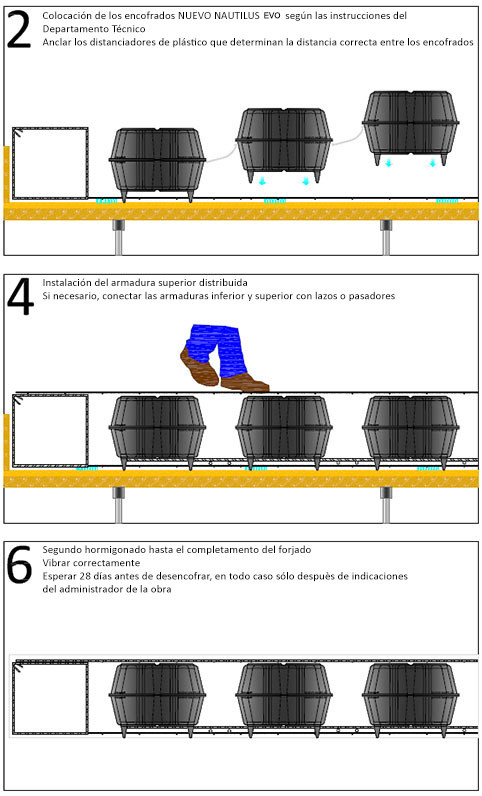

Nuevo Nautilus Evo doble instalación en obra

Comparación

Comparación entre productos similares

	NUEVO NAUTILUS EVO SYSTEM	FORJADO LLENO	POLIESTIRENO	ESFERAS

Tipo aligerado	poliproileno reciclado	no	poliestireno	poliproileno reciclado
Apilabilidad de encofrados	si	no	no	no
Encofrados impermeables	si	si	no	si
Tipo de armadura	ESTÁNDAR	ESTÁNDAR	ESTÁNDAR	NO ESTÁNDAR
Fácil comprobación y cálculo	si	si	si	no
Reducción del peso propio	Hasta -25%	no	Hasta -25%	Hasta -30%
REI elevada resistencia	si	si	no	si
Fácil de mover y colocar	si	no	si	no
