NUEVO NAUTILUS

–

Ficha Técnica

TABLAS DE DIMENSIONES Y CONSUMOS | INSTALACIÓN | COMPARACIÓN

PRINCIPALES CARACTERÍSTICAS DEL SISTEMA NUEVO NAUTILUS

NUEVO NAUTILUS no tiene una dirección de colocación: es suficiente apoyar los elementos sobre el entramado, mientras que las distancias y la alineación son garantizadas por las lingüetas distanciadoras.

NUEVO NAUTILUS es completamente transitable: una vez colocado en obra, los obreros pueden transitar sobre la superficie con seguridad.

NUEVO NAUTILUS es producido con avanzadas tecnologías de injección que resuelven el problema de gases en el interior del material. De este manera, no se compomete la resistencia mecánica del elemento y de los soportes.

La distribución homogénea de los distanciadores sobre la superficie del elemento garantiza la completa adherencia entre el hormigón y el hierro de la armadura superior.

Completa capacidad de enganche: en los elementos Double, gracias al sistema de macho-hembra, se garantiza el perfecto acoplamiento durante el hormigonado.

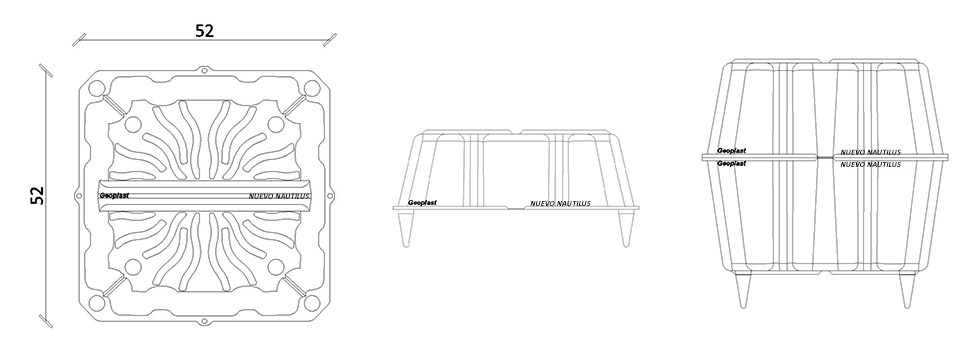

TABLAS DE DIMENSIONES Y CONSUMOS

Encofrado	Tamaño en planta cm x cm	Alturas disp. soportes inf. cm	Anchura vigueta cm	Entreeje nervaduras cm	Incidencia número encofrados pz	Consumo hormigón m³/m²	Volumen encofrado mc/pz	Ahorro hormigón m³/m²
13 SINGLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,060	0,028	0,069
			14	66	2,30	0,064		0,065
			16	68	2,16	0,067		0,061
			18	70	2,04	0,071		0,058
			20	72	1,93	0,074		0,055
16 SINGLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,079	0,033	0,080
			14	66	2,30	0,084		0,076
			16	68	2,16	0,089		0,071
			18	70	2,04	0,093		0,067
			20	72	1,93	0,096		0,063
20 SINGLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,102	0,040	0,097
			14	66	2,30	0,108		0,092
			16	68	2,16	0,114		0,086
			18	70	2,04	0,118		0,081
			20	72	1,93	0,123		0,077
24 SINGLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,125	0,047	0,114
			14	66	2,30	0,132		0,107
			16	68	2,16	0,138		0,101
			18	70	2,04	0,144		0,095
			20	72	1,93	0,149		0,090
26 DOBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,121	0,057	0,138
			14	66	2,30	0,129		0,130
			16	68	2,16	0,135		0,122
			18	70	2,04	0,142		0,115
			20	72	1,93	0,148		0,109
28 SINGLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,154	0,051	0,125
			14	66	2,30	0,161		0,117
			16	68	2,16	0,168		0,110
			18	70	2,04	0,175		0,104
			20	72	1,93	0,180		0,099
29 DOBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,141	0,060	0,147
			14	66	2,30	0,150		0,139
			16	68	2,16	0,158		0,131
			18	70	2,04	0,166		0,123
			20	72	1,93	0,172		0,117
32 DOBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,158	0,066	0,161
			14	66	2,30	0,168		0,151
			16	68	2,16	0,178		0,142
			18	70	2,04	0,186		0,134
			20	72	1,93	0,192		0,127
33 DOBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,165	0,067	0,164
			14	66	2,30	0,174		0,154
			16	68	2,16	0,183		0,145
			18	70	2,04	0,191		0,137
			20	72	1,93	0,199		0,130
36 DOBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,181	0,072	0,176
			14	66	2,30	0,192		0,166
			16	68	2,16	0,203		0,156
			18	70	2,04	0,211		0,147
			20	72	1,93	0,219		0,139
37 DOBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,188	0,071	0,174
			14	66	2,30	0,199		0,164
			16	68	2,16	0,208		0,154
			18	70	2,04	0,217		0,146
			20	72	1,93	0,225		0,138
40 DOBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,204	0,080	0,194
			14	66	2,30	0,216		0,183
			16	68	2,16	0,228		0,172
			18	70	2,04	0,236		0,162
			20	72	1,93	0,246		0,154
41 DOBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,215	0,079	0,194
			14	66	2,30	0,225		0,182
			16	68	2,16	0,235		0,171
			18	70	2,04	0,246		0,162
			20	72	1,93	0,255		0,153
44 DOBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,227	0,086	0,211
			14	66	2,30	0,240		0,199
			16	68	2,16	0,252		0,187
			18	70	2,04	0,262		0,176
			20	72	1,93	0,272		0,167
48 DOBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,250	0,094	0,229
			14	66	2,30	0,264		0,216
			16	68	2,16	0,276		0,203
			18	70	2,04	0,288		0,192
			20	72	1,93	0,298		0,181
52 DOBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,282	0,097	0,236
			14	66	2,30	0,295		0,222
			16	68	2,16	0,308		0,209
			18	70	2,04	0,321		0,197
			20	72	1,93	0,332		0,187
56 DOBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,308	0,102	0,249
			14	66	2,30	0,322		0,235
			16	68	2,16	0,336		0,221
			18	70	2,04	0,349		0,208
			20	72	1,93	0,361		0,197

INSTALACIÓN

INSTALACIÓN SISTEMA NUEVO NAUTILUS SINGLE

INSTALACIÓN SISTEMA NUEVO NAUTILUS DOBLE

COMPARACIÓN

Comparación entre productos similares

	SISTEMA NUEVO NAUTILUS	LOSA LLENA	POLIESTIRENO	ESFERAS

Tipo aligeramiento	Polipropileno reciclado	no	Poliestireno	Poliestireno riciclado
Encofrados apilables	si	no	no	no
Impermeabilidad encofrados	si	si	no	si
Tipo armadura	ESTÁNDARD	ESTÁNDAR	ESTÁNDAR	DEDICADA
Sencilez de cálculo y verificación	si	si	si	no
Reducción peso propio	Hasta el -25%	no	Hasta el -25%	Hasta el -30%
Elevada resistencia REI	si	si	no	si
Sencillez de transporte e instalación	si	no	si	no
