ECONÓMICO
Los huecos realizados con las cúpulas SKYDOME permite grandes ahorros de hormigóm en relación a un forjado lleno. SKYDOME se coloca fácilmente sobre vigas de madera H 20 con ahorros en el andamio.
SEGURIDAD
SKYDOME es completamente independiente, por lo tanto no requiere ningún andamio inferior, ni dispositivos de seguridad particulares. El sistema se puede instalar desde abajo, garantizando la máxima seguridad de los obreros.
TECNOLOGÍA
La particular forma a cúpula de SKYDOME permite realizar forjados reticulares bidireccionales con grandes luces, garantizando la máxima eficiencia estructural gracias a la reducción de peso del forjado.
DESENCOFRADO
El hormigón no adhiere al plástico y el desencofrado es fácil y rápido, sin necesidad de detergentes o desencofrantes. Todos los elementos se limpian simplemente con agua.
REUTILIZACIÓN
Gracias a la forma y a las calidades de su material, SKYDOME se puede reutilizar para más de 100 veces.
MANIPULACIÓN
El material es muy ligero y se puede desmontar y mover rápidamente en la obra sin necesidad de utilizar gruas. SKYDOME se puede almacenar en espacios reducidos, incluso en lugares humedos.
RESULTADOS
El forjado realizado con SKYDOME se puede dejar expuesto o construir un cielo falso con paneles de cartón piedra.
ECOLÓGICO
El sistema SKYDOME es completamente producido con materiales plásticos regenerados.
SKYDOME es producido en ABS, estable a los UV y a los agentes químicos.

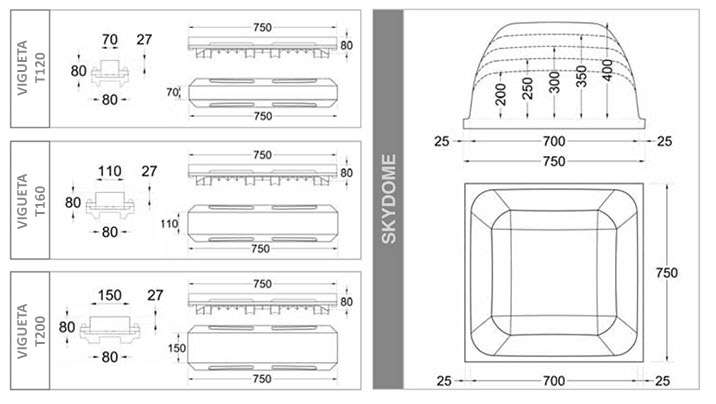

PRODUCTO | Anchura vigueta | Radio cúpula | Hueco cúpula | Intereje viguetas | Volumen hormigón a ras (m3/m2) | Volumen hormigón del forjado (m3/m2) | ||||
inferior | media | superior | Espesor 50mm | Espesor 100mm | Espesor 150mm | |||||
L1 | L2 | L3 | ||||||||
SKYDOME_H200 | 120 | 154 | 196 | 140 | 700 | 820 | 0.080 | 0.130 | 0.180 | 0.230 |
160 | 193 | 237 | 140 | 700 | 860 | 0.091 | 0.141 | 0.191 | 0.241 | |
200 | 233 | 279 | 140 | 700 | 900 | 0.100 | 0.150 | 0.200 | 0.250 | |
SKYDOME_H250 | 120 | 170 | 213 | 140 | 700 | 820 | 0.099 | 0.149 | 0.199 | 0.249 |
160 | 210 | 254 | 140 | 700 | 860 | 0.113 | 0.163 | 0.213 | 0.263 | |
200 | 250 | 295 | 140 | 700 | 900 | 0.125 | 0.175 | 0.225 | 0.275 | |
SKYDOME_H300 | 120 | 205 | 267 | 140 | 700 | 820 | 0.123 | 0.173 | 0.223 | 0.273 |
160 | 245 | 308 | 140 | 700 | 860 | 0.139 | 0.189 | 0.239 | 0.289 | |
200 | 285 | 350 | 140 | 700 | 900 | 0.153 | 0.203 | 0.253 | 0.303 | |
SKYDOME_H350 | 120 | 263 | 302 | 140 | 700 | 820 | 0.151 | 0.201 | 0.231 | 0.301 |
160 | 303 | 342 | 140 | 700 | 860 | 0.169 | 0.219 | 0.269 | 0.319 | |
200 | 343 | 384 | 140 | 700 | 900 | 0.185 | 0.235 | 0.285 | 0.335 | |
SKYDOME_H400 | 120 | 348 | 387 | 140 | 700 | 820 | 0.185 | 0.235 | 0.285 | 0.335 |
160 | 388 | 388 | 140 | 700 | 860 | 0.205 | 0.255 | 0.305 | 0.355 | |
200 | 428 | 430 | 140 | 700 | 900 | 0.222 | 0.272 | 0.322 | 0.372 |
TABLA ELEMENTOS per metro cuadrado:
VIGUETA (mm) | INTEREJE (mm) | Nr. CÚPULAS per m2 | TIPO DE VIGUETA | Nr. VIGUETAS per m2 | Nr. CUBOS per m2 |
120 | 820 | 1.50 | SKYDOME T120 | 3.00 | 1.50 |
160 | 860 | 1.35 | SKYTOME T160 | 2.70 | 1.35 |
200 | 900 | 1.23 | SKYDOME T200 | 2.47 | 1.23 |
SKYDOME permite de aligerar el forjado sin utilizar materiales desechables reutilizando por lo tanto todos los elementos del sistema y realizando desencofrados anticipados.
El hormigón no adhiere al plástico y permite un desencofrado fácil y rápido sin necesidad de usar desencofrantes.
Todos los elementos del sistema se limpian simplemente con agua.
1
Colocar los puntales de hierro y las vigas de madera.
Asegurar el elemento de soporte a la pared.
2
Colocar la primera fila de cubos y viguetas.
3
Colocar el panel de compensación lateral del espesor de 25mm.
4
Colocar la segunda fila de elementos al mismo tiempo que las viguetas transversales.
5
Instalar la primera cúpula SKYDOME.
6
Repetir las fases 4 y 5.
7
Colocar el panel de compensación de cierre de 25mm.
ORDEN DE INSTALACIÓN
Para colocar correctamente los paneles de compensación en las impostas laterales, es necesario seguir las instrucciones de GEOPLAST antes de instalar los elementos del forjado.
1
Remover los puntales y las vigas de madera.
2
Remover los cubos.
3
Remover todas las viguetas.
4
Remover las cúpulas SKYDOME utilizando un hierro doblado e insertandolo en los agujeros en los bordes de la cúpula.
5
En correspondencia de las nervaduras, apuntalar el forjado como en las instrucciones de GEOPLAST hasta el secado completo del forjado.
Comparación con sistemas similares
Sistema | SKYDOME | BIG5 | BEEPLATE | PREDALLES |
Material | ABS | PLÁSTICO | / | Poliestirene expandido |
RESULTADO | FORJADO BIDIRECCIONAL | LOSA | LOSA | UNIDIRECCIONAL |
Tamaño elemento (cm) | 75 x 75 * | ø10 – ø45 | ø66 – ø70 | 40/50 x 100 |
ALTURA min – max (cm) | 20+4 – 40+4 * | 10 – 45 | 20 – 46 | 12 – 80 |
CONSUMO hormigón mín-máx (m3/m2) | 0,080 – 0,222** | 0,074 – 0,059 | 0,149 – 0,341 | 0,080 – 0,288 |
AHORRO hormigón (%) | 25% – 54% | 26% – 87% | 26% | 33% – 60% |
ARMADURA | ESTÁNDARD | PRODUCTO | PRODUCTO | NECESARIA |
ALMACENAJE | APILABLE | NO APILABLE | N/D | NO APILABLE |
CONSUMO FORJADO | 0,322 | 0,365 | 0,409 | 0,196 |
* elemento cúpla ** a ras de la cúpula |
