Skyrail Datos
Las ventajas técnicas
REUTILIZACIÓN
SKYRAIL es competitivo en los costes porque se puede reutilizar más de 100 veces. Además el hormigón no se adhiere al plástico y el encofrado se puede limpiar simplemente con agua, sin utilizar detergentes o lubricantes.
INSTALACIÓN Y DESENCOFRADO
Una vez construido el sistema de apoyo, coloque los elementos de la vigueta de ABS para crear una base de soporte estable para las cúpulas. A continuación se deberían colocar las cúpulas SKYRAIL y los accesorios de cierre SKYBLOCK. Una vez terminada la colocación, ya se podrá pisar el sistema. Se puede empezar con el desencofrado del sistema SKYRAIL transcurridos 6-7 días del hormigonado, y se debería hacer en secuencias: quitando los puntales, las vigas amarillas y las viguetas de ABS. La operación se debería efectuar siempre empezando desde abajo.
MODULACIÓN
SKYRAIL es un elemento modular. No necesita ser cortado o adaptado porque se usan sólo los elementos necesarios.
ALMACENAJE
SKYRAIL se puede desmontar completamente y almacenar incluso en lugares humedos.
MANIPULACIÓN EN LA OBRA
Gracias a sus dimensiones reducidas y a su ligereza, se maneja fácilmente y se instala donde necesario.
RESULTADO
La superficie realisada con SKYRAIL se puede dejar expuesta sin operaciones sucesivas.

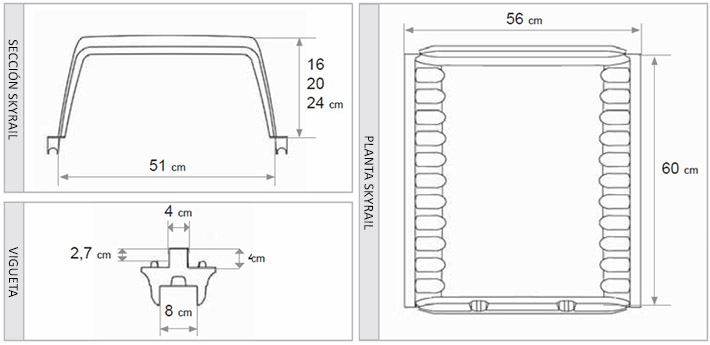

Características técnicas y paquetes
SKYRAIL está hecho de ABS, estable a los UV y a los agentes químicos.
| PRODUCTO | INTEREJE (cm) | LUZ (cm) | ALTURA SKYRAIL (cm) | ALTURA LOSA (cm) | ALTURA TOTAL (cm) | NERVADURA (cm) | CONSUMO HORMIGÓN A RAS (m3/m2) | CONSUMO HORMIGÓN (m3/m2) | NR PUNTALES (m) |
| SKYRAIL_H16 | 60 | 51 | 16 | 4 | 20 | 9 | 0.033 | 0.073 | 3 |
| 60 | 51 | 16 | 5 | 21 | 9 | 0.033 | 0.083 | 3 | |
| SKYRAIL_H20 | 60 | 51 | 20 | 4 | 24 | 9 | 0.044 | 0.084 | 3 |
| 60 | 51 | 20 | 5 | 25 | 9 | 0.044 | 0.094 | 3 | |
| SKYRAIL_H24 | 60 | 51 | 24 | 4 | 28 | 9 | 0.054 | 0.094 | 3 |
| 60 | 51 | 24 | 5 | 29 | 9 | 0.054 | 0.104 | 3 |
| PRODUCTO | TAMAÑO PALÉS (cm) | PALÉS NR PIEZAS / KG | |
| SKYRAIL_H16 | 120 X 112 X 230 | 208 | 540 |
| SKYRAIL_H20 | 120 X 112 X 232 | 204 | 570 |
| SKYRAIL_H24 | 120 X 112 X 235 | 200 | 620 |
| SKYBLOCK_H16 | 80 X 120 X 230 | 288 | 337 |
| SKYBLOCK_H20 | 80 X 120 X 233 | 284 | 389 |
| SKYBLOCK_H24 | 80 X 120 X 235 | 280 | 440 |
| TRAVETTO A T | 80 X 120 X 220 | 140 | 258 |
INSTALACIÓN
Instalación del sistema SKYRAIL
1
Colocar los puntales de hierro y las vigas de madera. Asegurar el soporte a la pared.
2
Colocar el panel de compensación lateral de madera o un GEOPANEL de espesor 80 mm.
3
Colocar las primeras dos filas de viguetas.
4
Colocar el panel de compensación lateral de madera de espesor 25 mm.
5
Colocar los distanciadores entre las viguetas.
6
Colocar el elemento SKY BLOK.
7
Instalar el primer encofrado SKYRAIL.
8
Instalar los elementos SKYRAIL enganchándolos los unos a los otros.
ORDEN DE INSTALACIÓN
Para colocar correctamente los paneles de compensación en las impostas laterales, es necesario consultar las tablas de projecto GEOPLAST antes de instalar los elementos del forjado.
Desencofrado del sistema SKYRAIL
1
Remover los distanciadores.
2
Remover los puntales y las vigas de madera de dos en dos.
3
Remover las viguetas.
4
Remover los elementos SKYRAIL.
5
En correspondencia de las nervaduras, apuntalar el forjado como recomendado en las tablas de projecto GEOPLAST hasta el secado completo del hormigón.
COMPARACIÓN
Comparación con sistemas similares
| SISTEMA | SKYRAIL SYSTEM | SISTEMA LADRILLOS-HORMIGÓN |
| SEGURIDAD | El sistema es completamente independiente | Necesita de armadura subyacente y de sistemas de seguridad |
| AHORROS | Después pocos hormigonados, los costes son completamente amortizados | Materiales desechables |
| DURABILIDAD | REUTILIZABLE | 1 SOLA UTILIZACIÓN (desechable) |
| ADHERENCIA DEL HORMIGÓN | La absencia de los ladrillos aligera la estructura y mejora las propiedades antisísmicas | El peso de los ladrillo aumenta los efectos del terremoto por la mayor masa de obscilación |
| INSTALACIÓN | El peso reducido del prodocto favorece una instalación fácil y rápida | El peso y la fragilidad de los materiales ralentiza la instalación |
| ALMACENAJE | Se puede almacenar en poco espacio e incluso en lugares humedos | Necesita espacios amplios |
| INSTALACIONES | Favorece la instalación de tuberías | Ninguna instalación prevista |
