1. Créez la grille
Reliez les socles de base et les entretoises pour créer une grille rectangulaire sur toute la surface de pose. La grille maintiendra la stabilité des parties supérieures du système et créera un guide pour les installations MEP.
Guide d’installation pour Elevetor Max
21 mars 2023
Elevetor Max est le plus récent ajout à notre famille de solutions Elevetor pour les remblais structuraux légers. Avec une installation rapide et intuitive héritée de son prédécesseur, Nouveau Elevetor, Elevator Max offre un coffrage supérieur plus grand et des tubes a plusieurs tailles pour des possibilités de personnalisation encore plus grandes. Voici comment cela fonctionne.

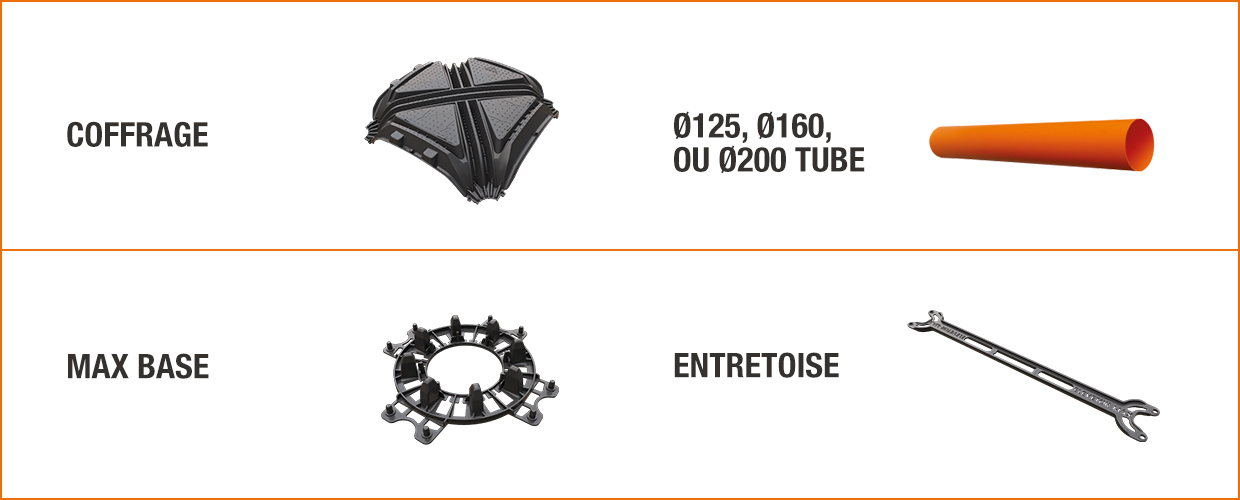

Composants Elevetor Max
Elevetor Max est composé de:
- Grand coffrage supérieur 71 x 71 cm,
- Tubes verticaux Ø125, Ø160 ou Ø200 mm jusqu’à 3 m de hauteur,
- Une grille de fond composée de socles de base et d’entretoises Max.
Installation Elevator Max en 4 étapes
2. Placez les tubes
Montez les tubes dans les supports de socles. La hauteur du tube peut être ajustée en coupant à la taille selon les exigences du projet.
Montez les tubes dans les supports de socles. La hauteur du tube peut être ajustée en coupant à la taille selon les exigences du projet.
3. Placez le coffrage
Posez le coffrage sur les tubes pour fermer le système. Le coffrage doit être installé de droite à gauche et de haut en bas.
Posez le coffrage sur les tubes pour fermer le système. Le coffrage doit être installé de droite à gauche et de haut en bas.
4. Coulez le béton
Installez la barre d’armature et coulez le béton en gardant la pompe aussi près que possible du coffrage. Remplissez d’abord les tuyaux et les chapiteaux, puis recommencez à partir du point initial pour couler la dalle.
Installez la barre d’armature et coulez le béton en gardant la pompe aussi près que possible du coffrage. Remplissez d’abord les tuyaux et les chapiteaux, puis recommencez à partir du point initial pour couler la dalle.
Pour commander ou en savoir plus sur Elevetor Max, envoyez un e-mail à Luca Zausa à luca.zausa@geoplastglobal.com
