Biomodulo Données
Caractéristiques Techniques
BIOMODULO est une auto-portant élément modulaire en plastique (hauteur 27 cm) avec des 4 diffuseurs (hauteur 6 cm) pour la réalisation de dalles et surfaces perforées pour la distribution de l’air avec une finition en béton armé, également accessible aux véhicules lourds.

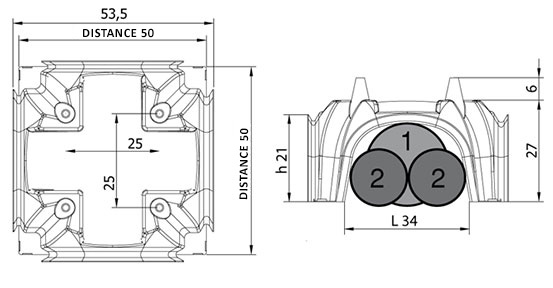

| Dimensions | 50 x 50 x H33 cm | |
| h buses | 6 cm | |
| h clairance | 21 cm | |
| L clairance | 34 cm | |
| ø max tube (1) | 200 mm | |
| ø max 2 tubes (2) | 160 mm | |
| Consommation CLS | 0,1 m/m | |
| Matériel | PP | |
 | A x B x H (cm) | 110 x 110 x h210 |
| N° pz. par palette | 300 | |
| m par palette | 75 | |
Charge avec véhicules lourds
BIOMODULO est carrossable avant le dernier coulage également et il est réalisé avec des melanges de matériaux plastiques récyclés, non-toxiques et à haute résistance, qui restent inchangées dans le temps.
| Surcharge | 10.000 kg/m |
| Épaisseur hotte | 6 cm |
| Épaisseur béton maigre | 10 cm |
| Pression du gravillons | 5,66 kg/cm |
| Épaisseur gravillons | 25 cm |
| Pression du terrain | 0,49 kg/cm |
| ø barres | 6/8 mm |
| Maille de treillis | 20 x 20 cm |
Pose sur place
Réalisation Dalle
Grâce à la distribution régulière et homogène de l’air à son intérieur et à la capacité d’auto-portante du sol fini, le SYSTÈME BIOMODULO facilite la mise en œuvre des sections de stabilisation aérobie et de compostage des installations pour le traitement des déchets ménagers et agro-alimentaire et des bio-filtres de désodorisation biologique de l’air pour l’élimination des odeurs organiques.
BIOMODULO est accessible à pied avant même le dernier coulage et il est réalisé avec des mélanges de matières plastiques récupérés, la résistance non-toxique et haute, qui restent inchangées au fil du temps.
- Réalisation de sous-couche avec forniture et mise en oeuvre de gravillons roulé, épaisseur 25 cm;
- Pose sur place de béton maigre, épaisseur 10 cm;
- Eventuelle pose de couche isolante in PE HD (requis principalement pour le compostage);
- Pose sur place de BIOMODULO en polypropylène;
- Pose de FERMAGETTO et GEOBLOCK, qui permettent la fermeture du système, évitant que le béton s’infiltre à l’intérieur de la chambre d’air inférieure. Ils permettent aussi une eventuelle subdivision en zones de la chambre d’air de distribution inférieure;
- Pose de GEOBLOCK, qui permet le prolongement du BIOMODULO en correspondance des vides d’inspection, afin d’assurer avec que un coulage de béton: bonne résistance monolithique, meilleure capacité portante et stabilité;
- Pose de l’armature de répartition (treillis soudé) nécessaire pour resister aux contraintes de travail;
- Coulée de remplissage en béton, Classe de résistance Rck’ = 250 kg/cm et classe de consistance S4, épaisseur 6 cm coulé sur place avec ou sans l’aide de pompes;
- Vibration de la coulée et extraction des bouchons après la consolidation de la coulée.
