Données techniques du coffrage de plancher flottant Geoplast Matrix

Données techniques

Graphique de charge pour Matrix:

CHARGE (Kg/m²)	ÉPAISSEUR DE LA FONDATION (cm)	BARRE D‘ARMATURE (mm)
500	4	Ø6 / 20×20
1,000	5	Ø6 / 20×20
2,500	7	Ø8 / 20×20
5,000	8	Ø10 / 20×20
10,000	10	Ø12 / 20×20
>10,000	A évaluer au cas par cas par le service technique Geoplast

*Il est de la responsabilité du concepteur d’évaluer si le plan de pose peut supporter les charges indiquées.

Caractéristiques techniques

Matériel		Polypropylène recyclé – Type GRAPLENE
Couleur*	–	Noir
Dimensions de coffrage*	cm	58 x 58 x H9
Dimensions de la grille*	cm	58 x 58 x H6
Poids du coffrage / grille	kg	1,62 (± 15%) / 0,21 ((± 15%)
Consommation de béton au niveau du coffrage**	m³/m²	0,018
Passage MEP	mm	1x ∅400mm x 60mm / 2x ∅300mm x 50mm
Temps de pose	m²/h/travailleur	50
Lieu de fabrication	–	Italie

* Avec des matériaux recyclés, les mesures doivent être considérées avec une tolérance de ± 1,5 %.
**Le volume est sujet à changement en fonction des conditions de coulée et des tolérances des matériaux.

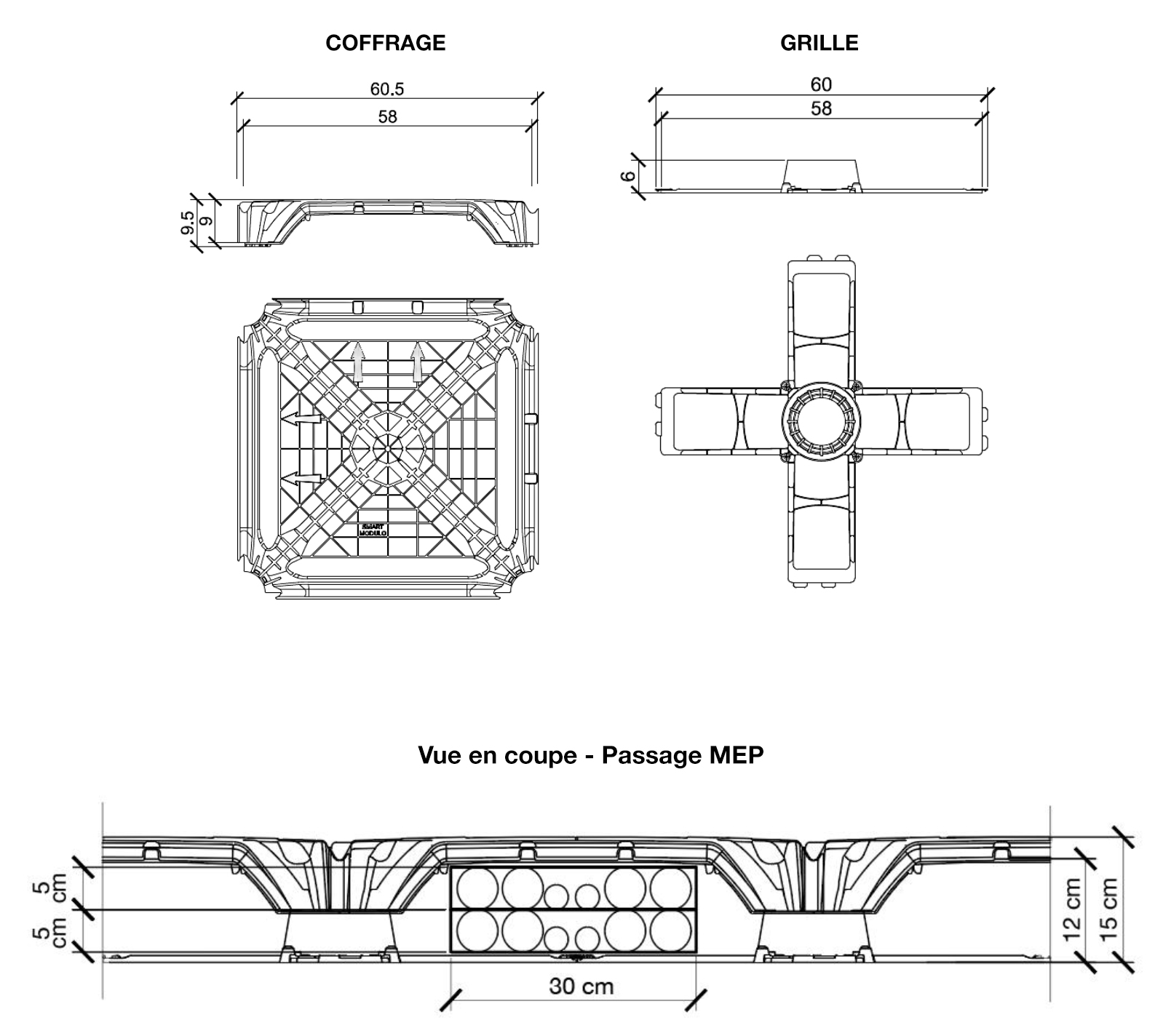

Dimensions de Matrix

COFFRAGE MATRIX

Dimensions (cm)	58 x 58 x H9
Matériel	Graplene
Dimensions de l’emballage (cm)	122 x 122 x H253
Nbre de pièces par palette	312

GRILLE DE BASE MATRIX

Dimensions (cm)	58 x 58 x 6
Matériel	Graplene
Dimensions de l’emballage (cm)	100 x 140 x H253
Nbre de pièces par palette	1135

Installation

Matrix est posé sur la dalle de plancher après l’enlèvement de tout débris. L’installation s’effectue en 2 étapes:

1. Disposez les grilles de base sur la surface en vous assurant qu’elles sont correctement accrochées.
2. Placez le coffrage supérieur de droite à gauche et de haut en bas en gardant toujours les flèches imprimées vers le haut. Il est essentiel de vérifier que les pieds s’emboîtent correctement.

Instructions d’installation

1. INSTALLATION DE LA GRILLE DE BASE

Les modules de grille de base Matrix à quatre bras sont posés sur la dalle et assemblés par crochetage à pression. Cela crée un schéma pour le passage des systèmes MEP.

2. POSE DES SYSTÈMES MEP

Les systèmes MEP sont posés selon les spécifications du projet.

3. INSTALLATION DU COFFRAGE

Les modules de coffrage supérieur Matrix sont posés selon le schéma de montage.

4. COULAGE DU BÉTON

Matrix Steel reinforcement and pouring of concrete

Une fois le treillis en acier posé, le béton est coulé sur le coffrage, créant ainsi une base de plancher uniforme et portante.

Finition supérieure

La structure en béton créée avec Matrix est uniforme, adaptée à tout type de finition supérieure, même en cas de changement d’usage du bâtiment. Matrix fonctionne avec les accessoires standard du marché tels que les tours de distribution d’énergie, les lignes téléphoniques, les portes d’accès, les grilles, etc.

Avantages techniques

Résistance au feu

La structure en béton monolithique au-dessus du système Matrix isole le MEP du sol, permettant une évacuation en toute sécurité en cas d’incendie.

Capacité de charge élevée

Contrairement aux planchers flottants avec une sous-structure métallique, Matrix assure une capacité portante élevée, ce qui rend le sol adapté à tout usage. Le système améliore également la résistance sismique du bâtiment.

Liberté de conception

Grâce à sa polyvalence et sa flexibilité, Matrix permet de concevoir des espaces intérieurs avec la plus grande liberté et offre la possibilité de modifier l’usage d’un espace après la construction.
