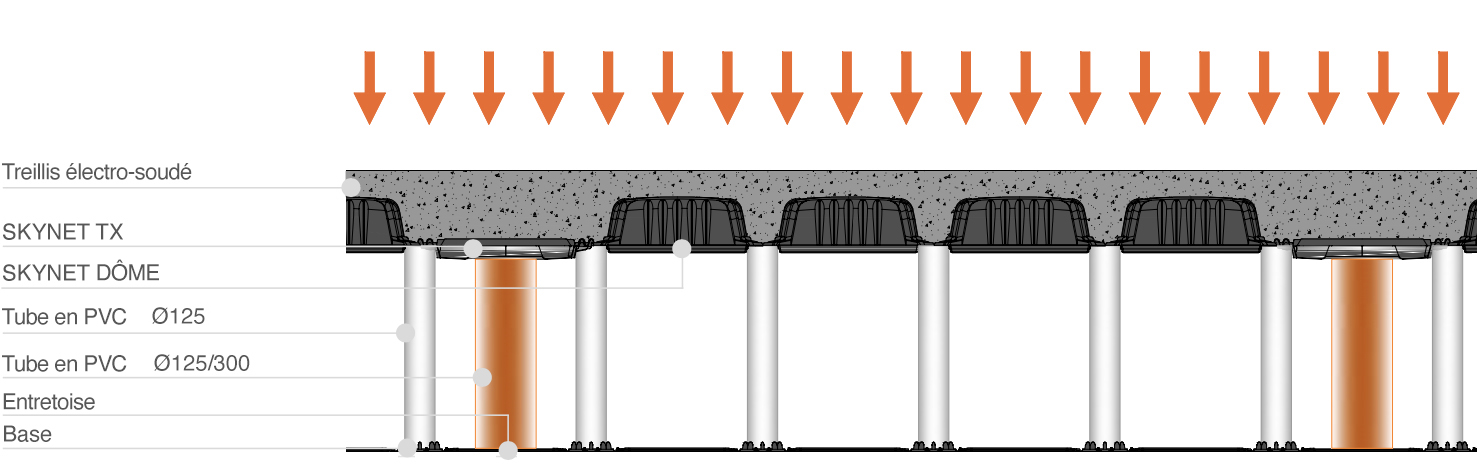

DÔME SKYNET | |
Dimensions (cm) | 71 x 71 x H20 |
Matériel | Graplene |
Dimensions de l’emballage (cm) | 150 x 150 x H255 |
Nombre de pièces par palette | 540 |
Code produit | ESKYNET7171 |
SKYNET TX | |
Dimensions (cm) | 71 x 71 x H8 |
Matériel | Graplene |
Dimensions de l’emballage (cm) | 150 x 150 x H255 |
Nombre de pièces par palette | 560 |
Code produit | ESKYNTX7171 |
BASE 125 | FLEX BASE | |
Dimensions | Ø int. mm 125 | |
Matériel | Graplene | Graplene |
Dimensions de l’emballage (cm) | 100 x 120 x H245 | Variable |
Nombre de pièces par palette | 560 | Variable |
Code produit | EBASEMA7171 | EPIEFLE0125 |
TUBE | |||
Ø 125 mm Épaisseur mm 1,8 / 2,0 |
Ø 250 mm Épaisseur mm 2,5 / 2,8 |
Ø 300 mm Épaisseur mm 2,5 / 2,8 |
|
Matériel | PVC | ||
Code produit | EELTUBOXXXX | EELTUBA3000 | EELTUBB3000 |
ENTRETOISE | |
Dimensions (cm) | 50 x 7 |
Dimensions de l’emballage | 80 x 120 x H170 |
Nombre de pièces par palette | 4400 |
Code produit | EDISTEM7171 |
LISTEL | |
Dimensions (cm) | 8 x 150 x H11 |
Matériel | EPS |
Code produit | EELLISS0150 |
Catégorie de charge | Charge répartie (kg/m2) | Espacement des colonnes | Renforts supérieurs + nervures (kg/m2) | Renforts de cisaillement (kg/m2) | Renforts de poinçonnage* | Renforts de colonne* | Incidence de la colonne (pz/m2) |
Résidentiel (Cat. A) | 200 | 2,84 | 4 | 0 | NON | NON | 0,12 |
4,24 | 7 | 1,5 | NON | NON | 0,06 | ||
5,66 | 10 | 3 | NON | OUI | 0,03 | ||
Bureaux | 400 | 2,84 | 6 | 0 | NON | NON | 0,12 |
4,24 | 10 | 2 | NON | NON | 0,06 | ||
5,66 | 16 | 4 | NON | OUI | 0,03 | ||
Véhicules légers | 1000 | 2,84 | 10 | 2 | NON | NON | 0,12 |
4,24 | 18 | 3 | OUI | OUI | 0,06 | ||
Véhicules lourds | 2000 | 2,84 | 12 | 4 | NON | NON | 0,12 |
4,24 | 20 | 5 | OUI | OUI | 0,06 |
Les valeurs indiquées dans le tableau ci-dessus doivent être considérées comme purement indicatives et non adaptées au dimensionnement structurel. Pour cela, veuillez contacter le service technique de Geoplast.
* Valeur indicative pour une dalle de 5cm d’épaisseur. La quantité de renforcement à l’intérieur de la colonne et sur Skynet TX devra être évaluée avec le service technique de Geoplast.
La quantité de renforcement doit être considérée comme la quantité indicative maximale dans la dalle, en référence à la classe de charge.
Une charge permanente de 3,00 kN/m2 est considérée dans chaque cas.
Les classes de charge ci-dessus sont calculées en tenant compte d’une hauteur de Skynet de 200 cm.
Formule avec un tube ø 25 cm |
Consommation m3/m2 = (0,12 + 0,049 x Hauteur de colonne) x no colonnes / Surface + 0,095 |
Formule avec un tube Ø 30 cm |
Consommation m3/m2 = (0,12 + 0,07 x Hauteur de colonne) x no colonnes / Surface + 0,095 |
