NOUVEAU NAUTILUS®
–Informations techniques
Nouveau Nautilus Données

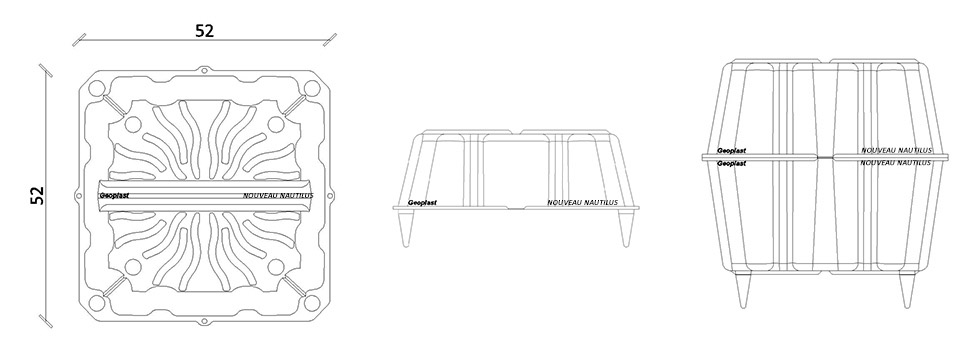

CARACTÉRISTIQUES PRINCIPALES DU SYSTÈME NOUVEAU NAUTILUS
NOUVEAU NAUTILUS est facile à installer: il suffit de placer les modules sur le plan de coffrage alors que les distances et l’alignement sont assurés par l’utilisation des languettes d’écartement.
NOUVEAU NAUTILUS est totalement carrossable: une fois posé, les opérateurs de chantier peuvent marcher au dessus en toute sécurité.
NOUVEAU NAUTILUS est fabriqué avec des technologies de moulage avancées qui résoudent le problème des inclusions de gaz dans le matériau. Cela assure la résistance mécanique de l’élément et des pieds de support.
La distribution homogène des écarteurs sur la surface de l’élément garantit l’adhérence parfaite entre le béton et l’acier de l’armature supérieure.
Excellente tenue de l’accrochage: le système mâle-femelle des éléments doubles garantit un parfait accouplement pendant le coulage.
TABLEAU DIMENSIONS ET CONSOMMATION
|
Coffrage |
Dimensions en plan cm x cm |
Hauteurs disponibles pieds inférieurs cm |
Largeur poutre cm |
Distance nervures cm |
Incidence nr. coffrages pièces |
Consommation béton m3/m2 |
Volume coffrage m3/pièces |
Économie béton m3/m2 |
|
13 SINGLE |
52 x52 |
0 – 5 – 6 -7 – 8 – 9 – 10 |
12 |
64 |
2,44 |
0,060 |
0,028 |
0,069 |
|
14 |
66 |
2,30 |
0,064 |
0,065 |
||||
|
16 |
68 |
2,16 |
0,067 |
0,061 |
||||
|
18 |
70 |
2,04 |
0,071 |
0,058 |
||||
|
20 |
72 |
1,93 |
0,074 |
0,055 |
||||
|
16 SINGLE |
52 x52 |
0 – 5 – 6 -7 – 8 – 9 – 10 |
12 |
64 |
2,44 |
0,079 |
0,033 |
0,080 |
|
14 |
66 |
2,30 |
0,084 |
0,076 |
||||
|
16 |
68 |
2,16 |
0,089 |
0,071 |
||||
|
18 |
70 |
2,04 |
0,093 |
0,067 |
||||
|
20 |
72 |
1,93 |
0,096 |
0,063 |
||||
|
20 SINGLE |
52 x52 |
0 – 5 – 6 -7 – 8 – 9 – 10 |
12 |
64 |
2,44 |
0,102 |
0,040 |
0,097 |
|
14 |
66 |
2,30 |
0,108 |
0,092 |
||||
|
16 |
68 |
2,16 |
0,114 |
0,086 |
||||
|
18 |
70 |
2,04 |
0,118 |
0,081 |
||||
|
20 |
72 |
1,93 |
0,123 |
0,077 |
||||
|
24 SINGLE |
52 x52 |
0 – 5 – 6 -7 – 8 – 9 – 10 |
12 |
64 |
2,44 |
0,125 |
0,047 |
0,114 |
|
14 |
66 |
2,30 |
0,132 |
0,107 |
||||
|
16 |
68 |
2,16 |
0,138 |
0,101 |
||||
|
18 |
70 |
2,04 |
0,144 |
0,095 |
||||
|
20 |
72 |
1,93 |
0,149 |
0,090 |
||||
|
26 DOUBLE |
52 x52 |
0 – 5 – 6 -7 – 8 – 9 – 10 |
12 |
64 |
2,44 |
0,121 |
0,057 |
0,138 |
|
14 |
66 |
2,30 |
0,129 |
0,130 |
||||
|
16 |
68 |
2,16 |
0,135 |
0,122 |
||||
|
18 |
70 |
2,04 |
0,142 |
0,115 |
||||
|
20 |
72 |
1,93 |
0,148 |
0,109 |
||||
|
28 SINGLE |
52 x52 |
0 – 5 – 6 -7 – 8 – 9 – 10 |
12 |
64 |
2,44 |
0,154 |
0,051 |
0,125 |
|
14 |
66 |
2,30 |
0,161 |
0,117 |
||||
|
16 |
68 |
2,16 |
0,168 |
0,110 |
||||
|
18 |
70 |
2,04 |
0,175 |
0,104 |
||||
|
20 |
72 |
1,93 |
0,180 |
0,099 |
||||
|
29 DOUBLE |
52 x52 |
0 – 5 – 6 -7 – 8 – 9 – 10 |
12 |
64 |
2,44 |
0,141 |
0,060 |
0,147 |
|
14 |
66 |
2,30 |
0,150 |
0,139 |
||||
|
16 |
68 |
2,16 |
0,158 |
0,131 |
||||
|
18 |
70 |
2,04 |
0,166 |
0,123 |
||||
|
20 |
72 |
1,93 |
0,172 |
0,117 |
||||
|
32 DOUBLE |
52 x52 |
0 – 5 – 6 -7 – 8 – 9 – 10 |
12 |
64 |
2,44 |
0,158 |
0,066 |
0,161 |
|
14 |
66 |
2,30 |
0,168 |
0,151 |
||||
|
16 |
68 |
2,16 |
0,178 |
0,142 |
||||
|
18 |
70 |
2,04 |
0,186 |
0,134 |
||||
|
20 |
72 |
1,93 |
0,192 |
0,127 |
||||
|
33 DOUBLE |
52 x52 |
0 – 5 – 6 -7 – 8 – 9 – 10 |
12 |
64 |
2,44 |
0,165 |
0,067 |
0,164 |
|
14 |
66 |
2,30 |
0,174 |
0,154 |
||||
|
16 |
68 |
2,16 |
0,183 |
0,145 |
||||
|
18 |
70 |
2,04 |
0,191 |
0,137 |
||||
|
20 |
72 |
1,93 |
0,199 |
0,130 |
||||
|
36 DOUBLE |
52 x52 |
0 – 5 – 6 -7 – 8 – 9 – 10 |
12 |
64 |
2,44 |
0,181 |
0,072 |
0,176 |
|
14 |
66 |
2,30 |
0,192 |
0,166 |
||||
|
16 |
68 |
2,16 |
0,203 |
0,156 |
||||
|
18 |
70 |
2,04 |
0,211 |
0,147 |
||||
|
20 |
72 |
1,93 |
0,219 |
0,139 |
||||
|
37 DOUBLE |
52 x52 |
0 – 5 – 6 -7 – 8 – 9 – 10 |
12 |
64 |
2,44 |
0,188 |
0,071 |
0,174 |
|
14 |
66 |
2,30 |
0,199 |
0,164 |
||||
|
16 |
68 |
2,16 |
0,208 |
0,154 |
||||
|
18 |
70 |
2,04 |
0,217 |
0,146 |
||||
|
20 |
72 |
1,93 |
0,225 |
0,138 |
||||
|
40 DOUBLE |
52 x52 |
0 – 5 – 6 -7 – 8 – 9 – 10 |
12 |
64 |
2,44 |
0,204 |
0,080 |
0,194 |
|
14 |
66 |
2,30 |
0,216 |
0,183 |
||||
|
16 |
68 |
2,16 |
0,228 |
0,172 |
||||
|
18 |
70 |
2,04 |
0,236 |
0,162 |
||||
|
20 |
72 |
1,93 |
0,246 |
0,154 |
||||
|
41 DOUBLE |
52 x52 |
0 – 5 – 6 -7 – 8 – 9 – 10 |
12 |
64 |
2,44 |
0,215 |
0,079 |
0,194 |
|
14 |
66 |
2,30 |
0,225 |
0,182 |
||||
|
16 |
68 |
2,16 |
0,235 |
0,171 |
||||
|
18 |
70 |
2,04 |
0,246 |
0,162 |
||||
|
20 |
72 |
1,93 |
0,255 |
0,153 |
||||
|
44 DOUBLE |
52 x52 |
0 – 5 – 6 -7 – 8 – 9 – 10 |
12 |
64 |
2,44 |
0,227 |
0,086 |
0,211 |
|
14 |
66 |
2,30 |
0,240 |
0,199 |
||||
|
16 |
68 |
2,16 |
0,252 |
0,187 |
||||
|
18 |
70 |
2,04 |
0,262 |
0,176 |
||||
|
20 |
72 |
1,93 |
0,272 |
0,167 |
||||
|
48 DOUBLE |
52 x52 |
0 – 5 – 6 -7 – 8 – 9 – 10 |
12 |
64 |
2,44 |
0,250 |
0,094 |
0,229 |
|
14 |
66 |
2,30 |
0,264 |
0,216 |
||||
|
16 |
68 |
2,16 |
0,276 |
0,203 |
||||
|
18 |
70 |
2,04 |
0,288 |
0,192 |
||||
|
20 |
72 |
1,93 |
0,298 |
0,181 |
||||
|
52 DOUBLE |
52 x52 |
0 – 5 – 6 -7 – 8 – 9 – 10 |
12 |
64 |
2,44 |
0,282 |
0,097 |
0,236 |
|
14 |
66 |
2,30 |
0,295 |
0,222 |
||||
|
16 |
68 |
2,16 |
0,308 |
0,209 |
||||
|
18 |
70 |
2,04 |
0,321 |
0,197 |
||||
|
20 |
72 |
1,93 |
0,332 |
0,187 |
||||
|
56 DOUBLE |
52 x52 |
0 – 5 – 6 -7 – 8 – 9 – 10 |
12 |
64 |
2,44 |
0,308 |
0,102 |
0,249 |
|
14 |
66 |
2,30 |
0,322 |
0,235 |
||||
|
16 |
68 |
2,16 |
0,336 |
0,221 |
||||
|
18 |
70 |
2,04 |
0,349 |
0,208 |
||||
|
20 |
72 |
1,93 |
0,361 |
0,197 |
Installation
MISE EN ŒUVRE NOUVEAU NAUTILUS SINGLE
MISE EN ŒUVRE NOUVEAU NAUTILUS DOUBLE
Comparaison
Comparaison avec produits similaires
| SYSTÈME NOUVEAU NAUTILUS |
DALLE MONOLITHIQUE | POLYSTYRÈNE | SPHÈRES | |
|
|
|
|
|
|
| Type d’allégément | Polypropylène récyclé | non | Polystyrène | Polypropylène récyclé |
| Coffrages empilables | oui | non | non | non |
| Imperméabilité coffrages | oui | oui | non | oui |
| Type d’armature | STANDARD | STANDARD | STANDARD | DEDIÉ |
| Simplicité calcul et contrôle | oui | oui | oui | non |
| Réduction poids brut | Jusqu’à -25% | non | Jusqu’à -25% | Jusqu’à -30% |
| Résistance REI élevée | oui | oui | non | oui |
| Facilité déplacement et pose | oui | non | oui | non |
