Il sistema NUOVO ELEVETOR TANK permette la realizzazione di una vasca in CLS armato di altezza personalizzabile, che si ottiene tagliando a misura i tubi in PVC. La massima altezza netta interna raggiungibile è pari a 250 cm
VOLUME INVASO
|
VOLUME INVASO
|
|||||
*H |
m/m
|
l/m
|
*H |
m/m
|
l/m
|
|
80 |
0,626 |
626
|
170 |
1,493
|
1.493
|
|
90 |
0,722
|
722
|
180 |
1,589
|
1.589
|
|
100 |
0,819
|
819
|
190 |
1,686
|
1.686
|
|
110 |
0,915
|
915
|
200 |
1,782
|
1.782
|
|
120 |
1,011
|
1.011
|
210 |
1,878
|
1.878
|
|
130 |
1,108
|
1.108
|
220 |
1,975
|
1.975
|
|
140 |
1,204
|
1.204
|
230 |
2,071
|
2.071
|
|
150 |
1,300
|
1.300
|
240 |
2,167
|
2.167
|
|
160 |
1,397
|
1.397
|
250 |
2,264
|
2.264
|

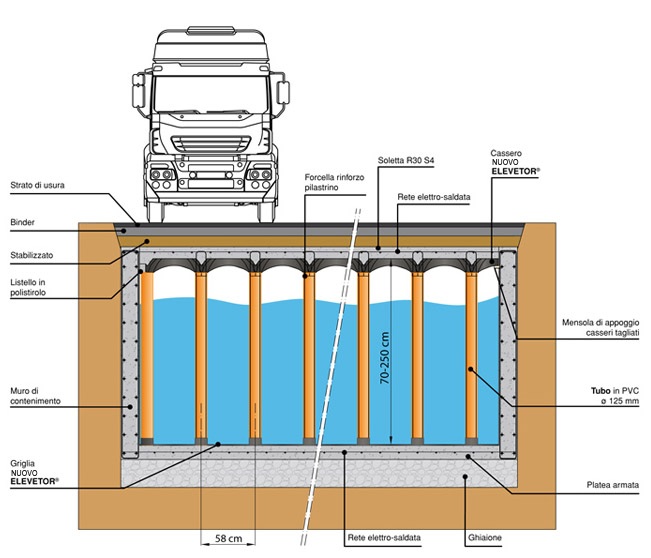

La struttura in calcestruzzo armato che si ottiene con NUOVO ELEVETOR TANK è formata da una platea, dai muri perimetrali e da un solaio sorretto da pilastrini: ciò garantisce un’alta resistenza ai sovraccarichi, sia permanenti sia accidentali. La soletta della vasca LEVETOR TANK può essere interrata nel caso in cui sulla superficie si voglia realizzare un’area verde, oppure può essere direttamente caricata per il transito di automezzi.
Per una corretta produzione della vasca è necessario realizzare la seguente statigrafia:
Posa di un letto di ghiaia ben compattato;
Realizzazione delle pareti perimetrali in calcestruzzo RcK 300 Kg/cm² con armatura metallica, di spessore ed altezza secondo progetto, predisponendo i fori per l’innesto delle tubazioni di ingresso e di uscita dell’acqua;
La vasca realizzata può essere sovraccaricata direttamente sulla cappa oppure può essere interrata per realizzarvi sulla superficie un parcheggio asfaltato o un’area verde.
Base Nuovo Elevetor®, elemento in polipropilene rigenerato, garantisce una posa semplice e veloce dei tubi in PVC che sostengono il Sistema Nuovo Elevetor®. Sistema preciso che mantiene i tubi perfettamente verticali e di facile posa.
Nuovo Elevetor® è un sistema innovativo di dimensioni 58×58 h15 cm per la realizzazione di una vasca che consente una riduzione sostanziale dei consumi di calcestruzzo e dei tempi di posa. I consumi sono di 0,030 m3/m2 a raso, mentre la quantità di calcestruzzo necessaria per il riempimento dei pilastrini è pari a 0,037 m3/m2 per metro lineare di altezza.
Realizzazione del fondo e delle pareti della vasca e predisposizione dei vani per i sistemi di pompaggio, dei pozzetti di ispezione o di altri manufatti idraulici.
Posa della griglia di base,fondamentale per verticalità dei tubi e per la resistenza strutturale del sistema.
Posa dei tubi in pvc, alloggiati nelle apposite sedi della griglia di base.
NUOVO ELEVETOR TANK, posato da destra verso sinistra, viene infilato con cura sui tubi per garantire una pedonabilità sicura.
Nei lati di partenza, dove i casseri appoggiano al muro di contenimento, i listelli in polistirolo garantiscono la non dispersione del calcestruzzo.
Posa della rete elettrosaldata di ripartizione e dei ferri di rinforzo dei pilastrini.
Terminata la fase di posa dell’armatura, si passa alla fase di getto procedendo gratualmente da un lato all’altro vibrando il calcestruzzo in maniera adeguata.

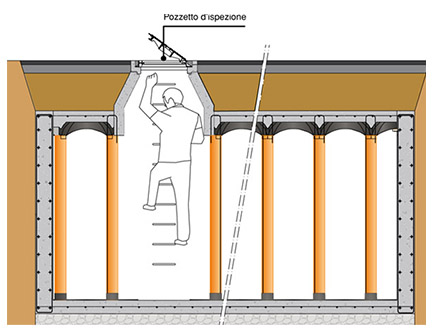

La vasca NUOVO ELEVETOR® TANK è ispezionabile tramite un pozzetto di ispezione.
L’accesso all’interno della vasca permette:
