Geopanel Dati

GEOPANEL

–

Informazioni tecniche

ELEMENTI | MODALITà DI MONTAGGIO | COMPARAZIONE

GEOPANEL è una cassaforma in materiale plastico ABS stabile ai raggi UV. È leggero, pesa al massimo 11 kg e può essere montato da una sola persona senza l’utilizzo di gru. Il prodotto è riutilizzabile eseguendo le corrette manovre di montaggio e smontaggio.

ELEMENTI

ELEMENTO PRINCIPALE GEOPANEL

Elemento 120 x H 60 cm Dimensione reale: 121 x H 60,5 cm Materiale: ABS – Peso: 11 Kg

ELEMENTO 15

Elemento 15 x H 60 cm Dimensione reale: 15 x H 60,5 cm Materiale: ABS – Peso: 2,04Kg

ELEMENTO 20

Elemento 20 x H 60 cm Dim. reale 20,2 x 60,5 cm MATERIALE: ABS – PESO: 2,38 kg

ELEMENTO 25

Elemento 25 x H 60 cm Dim. reale 25,2 x 60,5 cm MATERIALE: ABS – PESO: 2,62 kg

ELEMENTO 30

Elemento 30 x H 60 cm Dim. reale 30,3 x 60,5 cm MATERIALE: ABS – PESO: 2,94 kg

ELEMENTO 35

Elemento 35 x H 60 cm Dim. reale 35.3 x 60,5 cm MATERIALE: ABS – PESO: 3,36 kg

ELEMENTO 40

Elemento 40 x H 60 cm Dim. reale 40,4 x 60,5 cm MATERIALE: ABS – PESO: 3,70 kg

ANGOLO INTERNO

Elemento 30 x 10 x H 60 cm Dim. reale 30,3 x 10 x 60,5 cm MATERIALE: ABS – PESO: 4,03 kg

ANGOLO ESTERNO

Elemento 33 x H 60 cm Dim. reale 25.2 x 60,5 cm MATERIALE: ABS – PESO: 3,12 kg

GEOPANEL CL 20 – 25 – 30

Dim. reale 46 x 60,5 cm MATERIALE: ABS – PESO: 5,25 kg

ARTICOLO	MATERIALE	PESO (kg)	MISURE (mm)	MANIGLIE PER PANNELLO
GEOPANEL CL 20/25/30	ABS	5,0	460x605x80	10
GEOPANEL CL 35/40/45	ABS	6,2	611x605x80	11
TAPPO GEOPANEL CL	ABS	–	Ø 20,8	–

GEOPANEL – Modalità di montaggio

Le casseforme GEOPLAST sono un sistema facile ed intuitivo di elementi modulari in plastica per la realizzazione di murature, fondazioni, pilastri in calcestruzzo.

GEOPLAST è un sistema brevettato che comprende una serie di pannelli di dimensioni variabili collegabili fra loro con maniglie di fissaggio in nylon a chiusura rapida. Grazie alla possibilità di effettuare numerose combinazioni il sistema permette di realizzare strutture con spessori e geometrie variabili.

GEOPANEL è facile da assemblare per mezzo delle maniglie di fissaggio in nylon che garantiscono un eccellente fissaggio degli elementi con un’unica rotazione di 90°. La sua conformazione esterna presenta una serie di bordi che facilitano la puntellazione e la messa a piombo. Per permettere l’utilizzo di distanziatori e barre rullate i pannelli sono preforati. Gli angoli devono essere rinforzati con delle barre in ferro; barre di rinforzo in ferro devono essere messe anche alla base della cassaforma per la realizzazione di muri con altezza 3,00 m.

1

Accostare gli elementi GEOPANEL 120×60 cm, quindi unirli tra di loro con le apposite maniglie di fissaggio in nylon. Il bloccaggio delle maniglie avviene tramite una semplice rotazione di circa 90°.

2

Inserire i distanziatori tra le due pareti della cassaforma, quindi infilare le barre rullate ed avvitare le rosette alle loro estremità. I fori rimasti inutilizzati verranno tappati con gli appositi tappi.

3

4

La sua conformazione esterna presenta una serie di bordi che facilitano la puntellazione e la messa a piombo

MONTAGGIO ANGOLI GEOPANEL

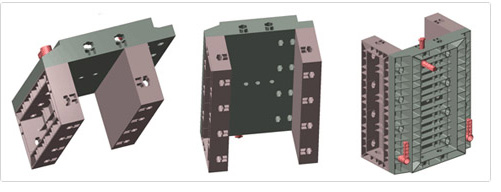

Per la realizzazione degli angoli interni ed esterni sono necessari gli elementi GEOPANELAngolo Esterno e GEOPANEL Angolo Interno, da assemblare assieme agli altri pannelli di dimensioni variabili in funzione dello spessore del muro che si sta realizzando. Tutti gli elementi vengono uniti tra di loro fissando tutte le maniglie di fissaggio. Per la modalità di montaggio scaricare il MANUALE.

MONTAGGIO BARRE DI RINFORZO ANGOLARI

A rinforzo degli angoli esterni ed interni si rende necessaria l’adozione di apposite barre di rinforzo composte di due elementi, un maschio ed una femmina uniti tramite rosetta. Per la modalità di montaggio scaricare il MANUALE.

GEOPANEL – Comparazione

Comparazione con prodotti similari

ARTICOLO	GEOPANEL	FRAMI	LIGHT PERFORM	DOMINO	MIDI
MATERIALE	ABS	Acciaio+legno	Acciaio+legno	Acciaio+legno	Acciaio+legno
DIM MAX PANNELLO (cm)	120 x 60	90 x 300	100 x 300	250 x 100	300 x 200
PESO MAX ELEMENTO (kg)	11	85	113	88	222
SPESSORE (cm)	8	9	N/D	N/D	N/D
PESO PANNELLO (kg/m)	15,3	32	37,6	35	37
PRESSIONE MAX AMMESSA (kN/m)	60	60	N/D	50	75
UTILIZZO DISARMANTE	NO	SI	SI	SI	SI
MOVIMENTAZIONE	MANUALE	Manuale/Gru	Manuale/Gru	Manuale/Gru	Manuale/Gru
TEMPI DI POSA (m/persona/ora)	4,2 (doppia parete)	N/D	N/D	N/D	N/D

I VANTAGGI TECNICI

VELOCITÀ

GEOPANEL pesa al massimo 11 kg. Può essere montato da una sola persona, perchè leggero e facile da assemblare per mezzo delle maniglie di fissaggio che permettono un eccellente serraggio dei casseri con una semplice rotazione di 90 gradi. GEOPANEL non necessita di disarmanti o trattamenti particolari prima del getto o durante il montaggio.

POSA IN OPERA

La sua conformazione esterna presenta una serie di bordi che facilitano la puntellazione e la messa a piombo del sistema. I pannelli sono preforati per il passaggio delle barre rullate e per la posa dei distanziatori che abitualmente si trovano in commercio.

DISARMO

Il calcestruzzo non aderisce alla plastica consentendo così un disarmo facile e una pulizia veloce senza l’utilizzo di detergenti particolari ma solo acqua.

STOCCAGGIO

GEOPANEL può essere smontato completamente e stoccato anche in luoghi umidi. GEOPANEL non necessita di disarmanti o trattamenti particolari prima del getto o durante il montaggio.

MODULARITÀ

Tutti gli elementi hanno un’altezza standard di 60 cm e misure variabili in larghezza di 15, 20, 25, 30, 35, 40, 120 cm. Non necessitano di tagli o adattamenti, in quanto si utilizzano e si assemblano solamente gli elementi necessari per l’opera.

MOVIMENTAZIONE

La cassaforma può essere smontata e spostata rapidamente in cantiere grazie al sistema di maniglie di fissaggio a sgancio rapido e senza l’utilizzo di gru.

RIUTILIZZO

GEOPANEL è economico in quanto necessita di poca manutenzione rispetto ai sistemi tradizionali ed è riutilizzabile con una corretta pulizia e un corretto utilizzo.

RISULTATO

La muratura ottenuta con GEOPANEL può essere lasciata a faccia a vista senza ulteriori lavorazioni.
