GEOTUB PANEL
–Informazioni tecniche
GEOTUB Panel è una cassaforma in materiale plastico ABS, stabile ai raggi UV ed agli agenti chimici.
Geotub Panel Dati
Dati tecnici e di imballaggio
| MATERIALI | ABS |
| SMUSSO | 1 cm a 45° |
| DIMENSIONI DEL PANNELLO | |

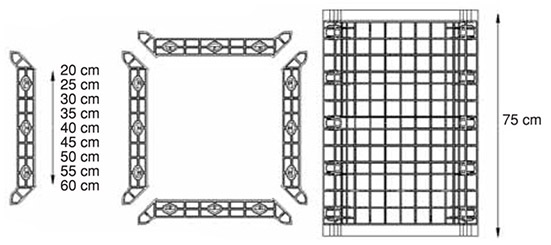

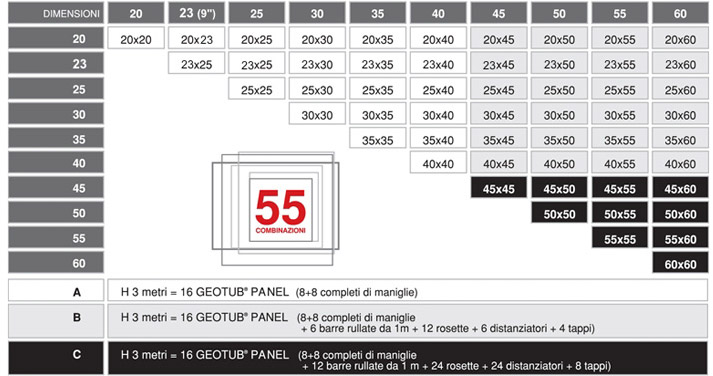

| GEOTUB PANEL 20 | 20 cm x H 75 cm |
| GEOTUB PANEL 23 (9″) | 23 (9″) cm x H 75 (35″) cm |
| GEOTUB PANEL 25 | 25 cm x H 75 cm |
| GEOTUB PANEL 30 | 30 cm x H 75 cm |
| GEOTUB PANEL 35 | 35 cm x H 75 cm |
| GEOTUB PANEL 40 | 40 cm x H 75 cm |
| GEOTUB PANEL 45 | 45 cm x H 75 cm |
| GEOTUB PANEL 50 | 50 cm x H 75 cm |
| GEOTUB PANEL 55 | 55 cm x H 75 cm |
| GEOTUB PANEL 60 | 60 cm x H 75 cm |
Montaggio
GEOTUB Panel è un cassero in materiale plastico ABS, stabile ai raggi UV ed agli agenti chimici. I pannelli risultano molto leggeri, quindi possono essere movimentati manualmente, ed essere montati da una persona sola. Il prodotto è riutilizzabile eseguendo le corrette manovre di montaggio e smontaggio.
La superificie interna particolarmente liscia e la natura del materiale, oltre a restituire un buon aspetto faccia avista del manufatto, consentono l’armo e disarmo di pilastri e colonne senza l’impiego di disarmanti o olii.
MONTAGGIO GEOTUB Panel
Tutte le maniglie devono essere predisposte e fissate negli appositi fori per garantire la perfetta tenuta della cassaforma. Il verso di inserimento e la direzione di rotazione delle maniglie, non influisce, in alcun modo, sulla tenuta del cassero.
Pannelli senza fori
1
Unire i 4 lati formati dagli elementi GEOTUB Panel.
2
Cominciare ad inserire, partendo dal basso, le apposite maniglie in nylon nei fori presenti lungo le due giunzioni longitudinali, quindi eseguire il loro serraggio ruotando l’impugnatura verso l’alto di circa 90°.
3
L’ultima maniglia lungo le giunzioni longitudinali di ogni segmento della colonna dev’ essere infilata nella direzione opposta e bloccata ruotando l’impugnatura verso il basso di circa 90°.
4
Una volta assemblati i primi quattro elementi della colonna, proseguire con gli elementi superiori che verranno fissati ai sottostanti con le maniglie.
5
L’impugnatura delle maniglie fissate sulla giunzione trasversale sarà rivolta verso l’alto, o il basso, in modo tale da non interferire con il serraggio delle altre maniglie (la figura 5 illustra lo schema di montaggio ideale delle maniglie).
6
Una volta completato l’assemblaggio della collonna GEOTUB Panel, fissare la base al piano di appoggio con delle semplici tavolette di legno inchiodate a terra.
7
La messa a piombo del GEOTUB Panel risulta facile e veloce. E’ sufficiente puntellare la cassaforma in soli due punti, con comuni puntelli estensibili a piastra piatta. GEOTUB Panel non neccessita di disarmante.
8
Fori su due lati contrapposti.
9
Colonna con fori su tutti i lati.
CONFRONTO
CONFRONTO TRA PRODOTTI SIMILI
| ARTICOLI | GEOTUB | FRAMAX | FRAMI | SONOTUBE | QUATTRO | TRIO |
| MATERIALE | ABS | Acciaio+legno | Acciaio+legno | Cartone | Acciaio+legno | Acciaio+legno |
| DIMENSIONE MASSIMA DELLA COLONNA (cm) | 60 x 60 | 105 x 105 | 75 x 75 | 60 x 60 | 60 x 60 | 75 x 75 |
| GRADINO (cm) | 5 | 5 | 5 | 5 | 5 | 5 |
| PESO MASSIMO ELEMENTO (kg) | 4 | 150 | 47 | N/D | 208 | 143 |
| PRESSIONE MASSIMA DEL CALCESTRUZZO (KN/m2) | 80 | 90 | 60 | 80 | 80 | 100 |
| UTILIZZO DISARMANTE | NO | YES | YES | NO | YES | YES |
| MOVIMENTAZIONE | MANUALE | Crane | Manuale/gru | Manuale | Manuale/gru | Crane |
| TEMPO DI FORMATURA (min/persona/colonna) | 25 | N/A | N/A | N/A | N/A | N/A |
I VANTAGGI TECNICI
RIUTILIZZO
GEOTUB PANEL è competitivo nei costi in quanto si può riutilizzare per almeno 100 getti. Il calcestruzzo non aderisce alla plastica quindi il cassero si può pulire solo con acqua, senza utilizzare altri prodotti detergenti o/e lubrificanti.
INSTALLAZIONE E DISARMO
I vari elementi si collegano tra loro tramite una maniglia di fissaggio in nylon molto resistente. L’aggancio è rapido in quanto grazie alla rotazione di soli 90° si ha il massimo fissaggio degli elementi. GEOTUB Panel e le maniglie di fissaggio possono essere installate in qualsiasi verso di posa eliminando così qualsiasi rischio di installazione errata in cantiere.
MODULARITA’
GEOTUB PANEL è un elemento modulare di lunghezza 60cm. Quindi non necessita di tagli o adattamenti in quanto si utilizzano solo gli elementi necessari per il getto.
STOCCAGGIO
GEOTUB PANEL si può smontare completamente e stoccare in pallet eventualmente anche in luoghi umidi.
MOVIMENTAZIONE IN CANTIERE
Grazie al suo peso ed alle sue dimensioni ridotte le operazioni logistiche di cantiere risultano estremamente semplificate consentendo di raggiungere facilmente le aree in cui è necessaria l’installazione.
RISULTATO
La superficie della colonna ottenuta con GEOTUB Panel può essere lasciata a vista senza ulteriori interventi.
