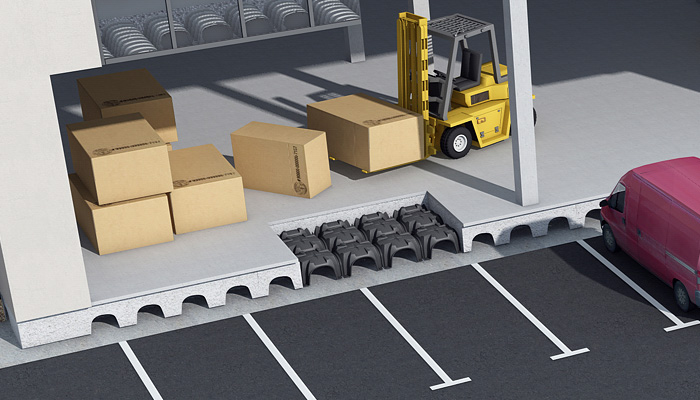

      Modulo Dati



      Caratteristiche Tecniche

      Tabella di carico esemplificativa per Modulo:

      CARICO (Kg/m2)

      SPESSORE soletta (cm)

      RETE e.s. (mm)

      SPESSORE magrone (cm)

      SPESSORE ghiaione (cm)

      PRESSIONE terreno (Kg/cm2)

      500

      5

      Ø5 / 25×25

      5

      0,29

      1,000

      5

      Ø6 / 20×20

      5

      0,58

      2,500

      5

      Ø8 / 20×20

      10

      0,72

      5,000

      7

      Ø8 / 20×20

      5

      10

      0,90

      10,000

      6

      Ø10 / 20×20

      5

      15

      1,10

      >10,000

      Da valutare caso per caso interpellando l’ufficio tecnico Geoplast

      MODULO – Dimensioni Disponibili

      MODULO è disponibile in un’ampia gamma di misure (da 3 a 70 cm).
      MODULO H3 H6 H9 H13 H15 H17 H20 H25 H27
      Dimensioni (cm) 50 x 50 50 x 50 58 x 58 50 x 50 50 x 50 50 x 50 50 x 50 50 x 50 50 x 50
      h luce libera (cm) 2,1 4,5 7 7 9 ,5 11,5 14,5 20,5 21
      L (cm) 5,5 5,4 14,5 28 26,4 30 28 31,5 34
      Diametro max tubo (1) mm 20 40 70 70 90 110 140 200 200
      Diametro max 2 tubi (2) mm 20 20 60 50 70 100 120 140 160
      Consumo CLS a raso 0,004 m3 / m2 0,009 m3 / m2 0,010 m3 / m2 0,028 m3 / m2 0,030 m3 / m2 0,035 m3 / m2 0,037 m3 / m2 0,038 m3 / m2 0,040 m3 / m2
      A x B x H (cm) 120x102xh220 120x102xh220 120x120xh240 102x102xh235 102x102xh240 102x102xh235 102x102xh240 151x151xh230 102x102xh235
      N° pz per pallet 720 720 720 360 360 360 360 300 300
      m per pallet 180 180 240 90 90 90 90 75 75
      MODULO H30 H35 H40 H45 H50 H55 H60 H65 H70
      Dimensioni (cm) 50 x 50 50 x 50 50 x 50 71 x 71 71 x 71 71 x 71 71 x 71 71 x 71 71 x 71
      h luce libera (cm) 24,5 30 34 36 41 46 51 56 61
      L (cm) 31,7 35 36 50 51 52 52 53 53
      Diametro max tubo (1) mm 240 300 290 360 400 440 440 460 460
      Diametro max 2 tubi (2) mm 140 150 140 220 220 240 220 240 260
      Consumo CLS a raso 0,044 m3 / m2 0,052 m3 / m2 0,056 m3 / m2 0,064 m3 / m2 0,076 m3 / m2 0,078 m3 / m2 0,079 m3 / m2 0,084 m3 / m2 0,083 m3 / m2
      A x B x H (cm) 102x102xh240 107x107xh230 107x107xh230 151x151xh230 151x151xh230 151x151xh225 153x153xh230 151x151xh230 153x153xh240
      N° pz per pallet 300 300 300 300 300 240 240 240 240
      m per pallet 75 75 75 150 150 120 120 120 120

      MODULO – Istruzioni per il montaggio

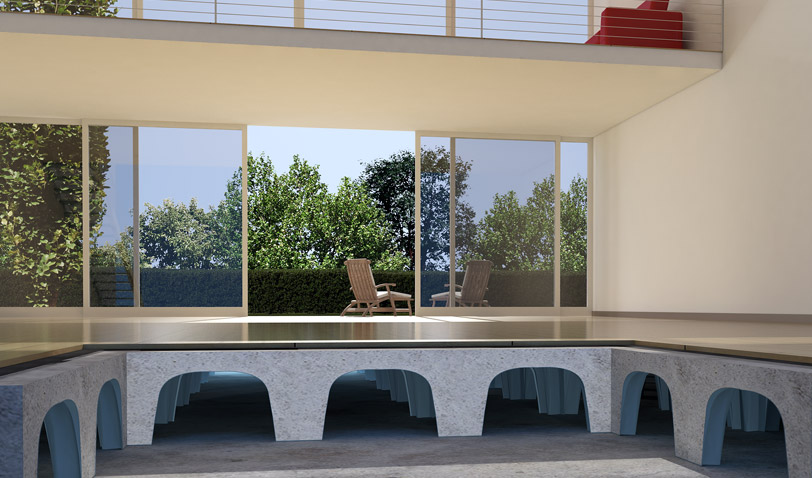

      REALIZZAZIONE DI UNA FONDAZIONE MONOLITICA VENTILATA

      Per ottenere un’efficace ventilazione della fondazione è necessario collegare l’intercapedine creata grazie agli elementi MODULO con l’esterno, per disperdere il Gas Radon nell’atmosfera. Per ottenere ciò è necessario realizzare dei fori di diametro 80/120 mm sulle travi perimetrali, con la frequenza di uno ogni 3,50/4,00ml, completi dell’eventuale collegamento in PVC e delle griglie esterne in acciaio inox dotate di rete anti-intrusione. I fori di ventilazione dovranno essere posti preferibilmente con un’entrata ad una quota più bassa a nord del fabbricato (considerato il lato freddo) e un’uscita a sud (lato più caldo dell’edificio) in maniera che si credi una naturale ventilazione per merito dell’ “effetto camino”. Nel caso vi siano porzioni di vespaio separate tra loro da travi di fondazione non perimetrali è necessario collegarle tra loro con degli appositi fori.

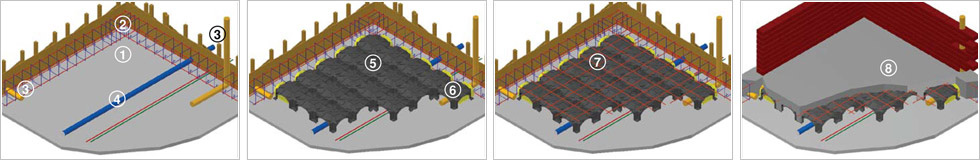

      ISTRUZIONI PER IL MONTAGGIO

      1. Realizzare un piano di posa con magrone, di spessore secondo i carichi previsti sulla fondazione, lasciando a vista l’armatura delle travi.
      2. Preparare la casseratura perimetrale per il contenimento del getto.
      3. Predisporre le tubazioni per i fori di ventilazione perimetrali e per i collegamenti delle porzioni di vespaio separate da setti interni alla fondazione.
      4. Posizionare eventuali canalizzazioni per gli impianti idraulici, elettrici, riscaldamento o tecnologici in genere.
      1. Posare i casseri MODULO, senza, in alcun caso, effettuare tagli e sfridi.
      2. Utilizzare il GEOBLOCK per avvicinarsi all’armatura di fondazione. Il GEOBLOCK realizza automaticamente la casseratura di tutte le travi di fondazione, ed impedisce al calcestruzzo di penetrare nel vespaio.
      3. Posare la rete di ripartizione direttamente sopra il MODULO e legarla all’armatura delle travi di fondazione: la conformazione geometrica di MODULO e di GEOBLOCK realizza il copri ferro sufficiente per il completo annegamento del ferro nel getto di calcestruzzo.
      4. Eseguire il getto unico di travi e soletta di fondazione, adeguatamente vibrato. Per una corretta esecuzione del getto si prega di fare riferimento alle prescrizioni d’uso.

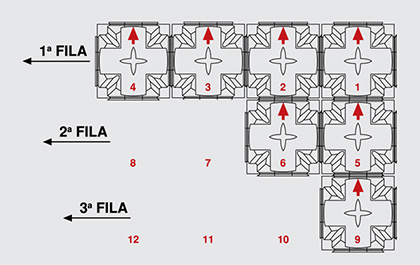

      MODALITÀ DI POSA

      La posa del MODULO si realizza posizionado i casseri da destra verso sinistra e dall’alto verso il basso, mantenendo sempre verso l’alto la freccia stampata sulla cupola. L’aggancio a piena sovrapposizione del MODULO permette una posa rapida e veloce con riduzione dei tempi di manodopera dell’80%. Il MODULO può essere posato anche su fondi parzialmente preparati. Il MODULO è  un sistema completamente pedonabile.

      AGGANCIO CORRETTO DEI CASSERI

      Per agganciare in maniera corretta gli elementi MODULO è sufficiente sovrapporre verticalmente l’incastro ad U maschio e femmina del cassero. I MODULI di altezza 55,60,65 e 70 cm sono dotati di particolari sistemi di aggancio sui piedini e sulla parte superiore dell’incastro ad U, che impediscono il movimento del cassero durante il getto.

      1

      Accertarsi di ottenere il perfetto incastro tra i Moduli, senza fessure o rialzi. (MODULO H 55-70)

      2

      Agganciare i piedini verticalmente. (MODULO H 55-70)

      3

      Accertarsi sempre che i piedi del MODULO siano correttamente agganciati (MODULO H 55-70)

      4

      Terminata la posa la configurazione finale dovrà essere quella in figura, i piedi dovranno essere tutti perfettamente appoggiati a terra. (MODULO H 55-70)

      5

      Durante la posa mantenere le frecce stampate sul MODULO dritte avanti a sè.

      6

      L’estensione del GEOBLOCK può essere regolata a seconda delle esigenze di progetto.

      7

      Per la posa corretta di MODULO seguire la modalità di posa.

      8

      è possibile regolare l’estensione del GEOBLOCK facendolo scorrere sotto il MODULO.

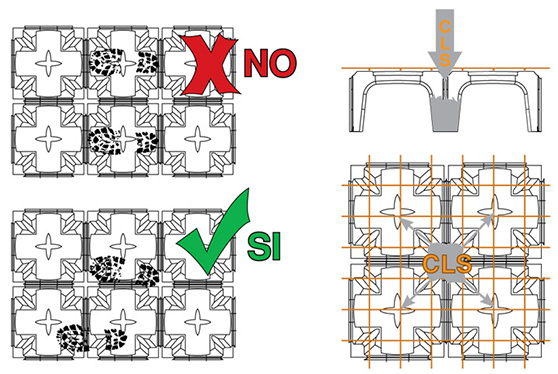

      CONSIGLI PER L’ESECUZIONE DEL GETTO e PRESCRIZIONI DI POSA

      Dopo aver posato alcuni metri di Modulo è possibile camminare sui casseri, calpestandoli sui piani in prossimità dei pilastrini e non direttamente al centro della cupola. Una volta posata la rete elettrosaldata di ripartizione è possibile calpestarli su tutta la superficie. Nel caso di getto con pompa, per evitare che il prodotto sia stressato da una eccessiva pressione sulla cupola, si consiglia di tenere la bocca della stessa ad una altezza massima di 20 cm dal cassero. Il getto deve essere eseguito riempiendo prima parzialmente le zone dei piedini e poi la parte superiore del Modulo e non viceversa. Si deve sempre eseguire il getto solo dopo aver posato la rete elettrosaldata ed essersi accertati di aver eseguito una posa corretta dei casseri. In giornate soleggiate, con temperature prossime ai 30°C, si consiglia di effettuare l’operazione di riempimento con il cls nelle ore più fresche della giornata o, se non possibile, di bagnare i casseri. Per Modulo 71×71 si consiglia di aspettare almeno 1 ora prima di procedere con il completo riempimento del piedino.

      MODULO – Comparazione

      TIPO VESPAIO MODULO SYSTEM PREFABBRICATO MURETTI E TAVELLONI
      AZIENDA GEOPLAST (ITA) SEAC-TB (FRA)
      MATERIALE POLIPROPILENE CALCESTRUZZO LATERIZIO
      Impermeabilità materiale IMPERMEABILE POROSO POROSO
      Dimensioni (cm) 50 x 50 / 71 x 71 60 x L* 61 x L
      Altezza Aerazione (cm) FINO A 70 ILLIMITATA ILLIMITATA
      Peso elemento (kg/m) 4,68 / 7,48 N/D 60
      Spessore soletta (cm) > 5 3/5 Tavella 5/6 – Soletta 5<>15
      Portate ammesse (kg/m) FINO A 10000 500 N/D
      Consumo CLS (m/m 0,028 / 0,083 Funzione dello spessore soletta Funzione dello spessore soletta
      Velocità di posa (m/ora) ≈ 90 N/D 10
      Monoliticità Sistema SI NO NO
      Montaggio MANUALE MEZZI MECCANICI MANUALE
      * L= Lunghezza manufatto * L= Lunghezza manufatto

      I VANTAGGI TECNICI

      • Getto unico di travi e soletta – Si ottiene con l’impiego combinato di MODULO e GEOBLOCK.
      • Il risultato è una struttura monolitica ad alta portata e stabilità e a forte resistenza sismica.
      • Eliminazione della casseratura tradizionale.
      • Ventilazione.
      • Su tutta la superficie della fondazione con dispersione del gas radon e dell’umidità.
      • Aumento portata della fondazione.
      • Riduzione materiali edili impiegati.
      • Isolamento termico.
      • Grazie al controllo della convezione naturale.
      • Manutenzione e modifiche dell’impiantistica semplificate.

      I VANTAGGI ECONOMICI

      • Riduzione dei tempi di manodopera dell’80%
      • Può essere posato anche su fondi parzialmente preparati o su foglia impermeabile
      • Grazie alla sua leggerezza e al sistema di incastro permette un assemblaggio facile e sicuro
      • Grazie ai suoi accessori quali Fermagetto e Geoblock è possibile eseguire il getto contemporaneo delle fondazioni con drastiche riduzioni dei tempi di armatura dei cordoli, e architravi di fondazione
      • Riduzione del volume dei materiali usati quali: ghiaia e conglomerato cementizio
      • Possibilità immediata di rifinitura, mediante elicottero, di pavimento al quarzo tipo industriale
