NUOVO ELEVETOR®
–Informazioni tecniche
NUOVO ELEVETOR è realizzato mediante processo di stampaggio per iniezione
Nuovo Elevetor Dati
Caratteristiche Tecniche
TABELLA DI CARICO PER NUOVO ELEVETOR H125:| TIPO DI CARICO | CARICO kg/m2 | Spessore cappa cm | Spessore magrone cm | Spessore ghiaione cm | Pressione al terreno Kg/cm2 | Diametro barre mm | Maglia rete cm x cm |
| CIVILE | 1.000 | 4 | 0 | 0 | 3,48 | 6 | 20 x 20 |
| 5 | 0 | 1,49 | |||||
| 10 | 0 | 0,82 | |||||
| 5 | 10 | 0,52 | |||||
| 1.800 | 5 | 0 | 0 | 5,74 | 6 | 20 x 20 | |
| 5 | 0 | 2,45 | |||||
| 10 | 0 | 1,36 | |||||
| 5 | 10 | 0,86 | |||||
| 5.000 | 7 | 10 | 15 | 0,65 | 8 | 20 x 20 | |
| INDUSTRIALE | 10.000 | 10 | 15 | 30 | 0,65 | 8 | 20 x 20 |
NUOVO ELEVETOR – Dimensioni e Imballi
| Elemento | Dimensioni (cm) | Materiale | Dimensioni imballo (cm) | N. pezzi per pallets |
| CASSERO | 58 x 58 x H 15 | Polypropylene | 120 x 120 x 265 | 225 |
| GRIGLIA QUATRO | 58 x 58 x H 2.5 | Polypropylene | 110 x 110 x 250 | 352 |
| GRIGLIA TRIO | 60 x 40 | Polypropylene | 80 x 120 x 245 | 560 |
| TUBO | 75 > 300 x ø125 | PVC | ||
| LISTELLO | 8 x 100 x H 10 | Polystyrene |
Istruzioni per il montaggio
MODALITÀ DI POSA

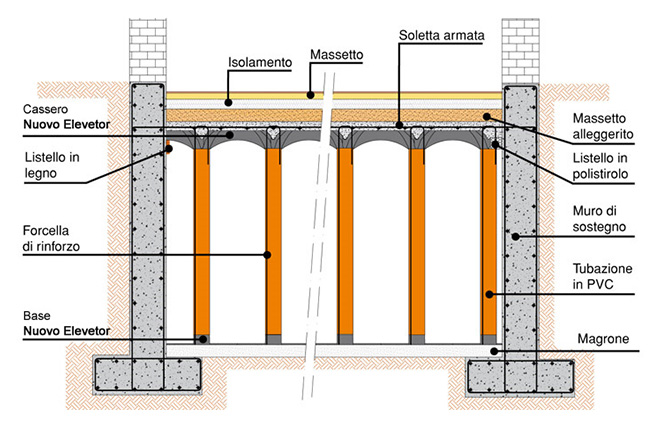

Formazione di vespaio aerato sopraelevato su colonne comprensivo di soletta superiore in c.a. mediante il posizionamento su piano preformato di elementi modulari in polipropilene rigenerato mutuamente collegati tipo NUOVO ELEVETOR di Geoplast S.p.A. Tale sistema sarà composto da griglia di base a quattro bracci 58 x 58 altezza 2,5 cm, da tubi in PVC di altezza variabile e diametro 125 mm e da casseri a base quadrata 58 x 58 altezza 15 cm con forma a cupola ribassata, dotati di almeno 4 piani di riferimento per il getto e il corretto posizionamento della rete elettrosaldata onde evitare eventuali avvallamenti in prossimità dei piedi di appoggio del cassero. Gli elementi, mutuamente collegati, saranno atti a ricevere il getto in calcestruzzo con classe di resistenza caratteristica minima Rck 250 e formeranno dei pilastrini con interasse a matrice quadrata nei due sensi. Il vuoto sanitario risultante sarà adibito al passaggio di impianti in genere e/o alla ventilazione della fondazione.
- Realizzazione del piano di posa per il SISTEMA NUOVO ELEVETOR in calcestruzzo magro, dello spessore necessario, previa la preparazione e la compattazione del fondo.
- Posa della BASE NUOVO ELEVETOR (58 x 58 x h 2,5 cm): si consiglia di posare le basi da destra verso sinistra e dall’alto verso il basso mantenendo sempre la freccia stampata verso l’alto.
- Posa dei tubi per semplice incastro sulla griglia: i tubi vengono tagliati su misura a seconda dell’altezza che deve essere raggiunta dal SISTEMA NUOVO ELEVETOR. Altezze da cm 70 a cm 250. In zone particolari del progetto possono essere raggiunte anche altezze inferiori a 70 cm tagliando i tubi all’altezza desiderata.
- Posa del CASSERO NUOVO ELEVETOR® (58 x 58 x h15 cm): la posa si realizza agganciando i casseri sui tubi da destra verso sinistra e dall’alto verso il basso mantenendo sempre la freccia stampata verso l’alto.
- Il sistema Base + Tubo + Cassero garantisce la perfetta perpendicolarità dei pilastrini del solaio aerato.
- Posa, laddove necessario, dei listelli di compensazione in polistirolo a ridosso delle travi di fondazione.
- Posa della rete elettrosaldata a maglia quadra e del diametro utile (vedi tabella di carico).
- Si prevede l’inserimento di rinforzi metallici Ø 8 mm all’interno dei tubi che compongono il SISTEMA NUOVO ELEVETOR. Gli inserti dovranno essere uniti alla rete metallica usata per l’armatura e di lunghezza tale da raggiungere la base del tubo.
- Getto di calcestruzzo Rck 250 kg/cm2 per il riempimento dei tubi e dei casseri e per la realizzazione della soletta fino ad arrivare allo spessore di progetto.
1. POSA GRIGLIE
Posa della griglia di base (QUATRO o TRIO), essenziale per la verticalità dei tubi e la resistenza strutturale.
2. POSA DEI TUBI
Posizionare i tubi in PVC nelle griglie di base.
3. POSA DEI CASSERI
Posizionare New Elevetor da destra verso sinistra e incastrare i tubi per garantire una sicura pedonabilità.
4. POSA LISTELLI DI COMPENSAZIONE
Nei lati di partenza, dove il cassero si appoggia al muro, i listelli di polistirolo evitano la dispersione del calcestruzzo.
5. SISTEMA NUOVO ELEVETOR
Il sistema di cassaforma è finito e pronto per la fase finale di rinforzo e getto.
6. POSA RETE ELETTROSALDATA
La rete deve essere posizionata direttamente sopra la cassaforma o quando richiesto dal progetto sopra i distanziatori con opportuna sovrapposizione.
7. RINFORZO PILASTRINI
Se necessario si consiglia di rinforzare ogni pilastrino del sistema con opportune armature in acciaio (seguendo le specifiche tecniche Geoplast).
8. GETTO CALCESTRUZZO
La gettata viene eseguita dopo l’installazione della rete. Gettare gradualmente il calcestruzzo da un lato all’altro e farlo vibrare adeguatamente.
9. SOLETTA FINITA
La lastra di cemento è pronta per l’uso, per essere pedonabile e finita.
TRIO GRIGLIA INSTALLAZIONE
PASSO 1
PASSO 2
PASSO 3
PASSO 4
PASSO 5
PASSO 6
QUATRO GRIGLIA INSTALLAZIONE
PASSO 1
PASSO 2
PASSO 3
PASSO 4
PASSO 5
PASSO 6

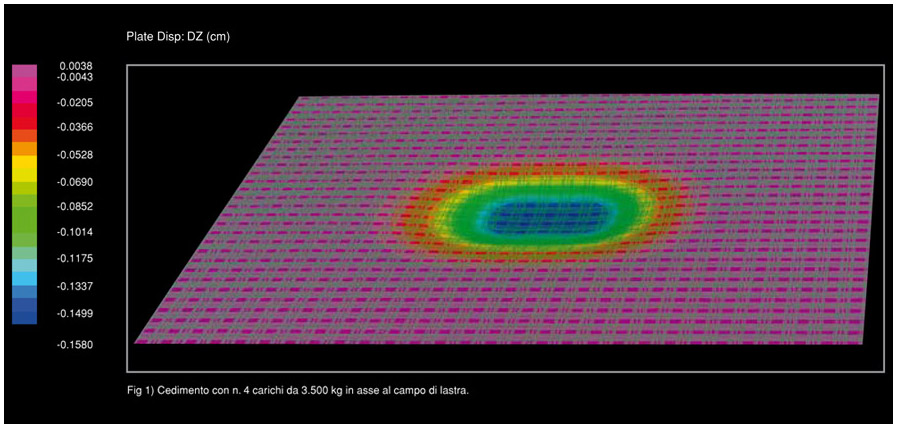

ESEMPIO DI CALCOLO

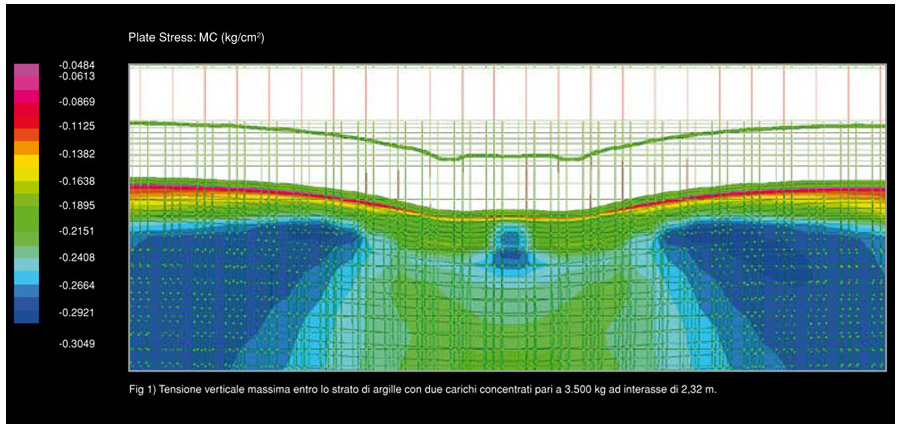

Si assume per il pacchetto strutturale la soluzione di minore spessore, costituita da un magrone in calcestruzzo di spessore 12 cm, dalla struttura NUOVO ELEVETOR per una altezza di 95 cm ed una soletta di spessore 5 cm. È stata modellata una sezione di terreno di lunghezza 16,82 m e di profondità pari a 7 m costituita da 6,30 m di argille molli e da 0,70 m di pozzolana e lapillo ben costipati.
NUOVO ELEVETOR® – Comparazione
Comparazione con prodotti similari
| TIPO VESPAIO | NUOVO ELEVETOR SYSTEM | PREFABBRICATO | MURETTI E TAVELLONI |
| MATERIALE | POLIPROPILENE | CALCESTRUZZO | LATERIZIO |
| Impermeabilità materiale | IMPERMEABILE | POROSO | POROSO |
| Dimensioni (cm) | 58 x 58 | 60 x l | 61 x l |
| Altezza Aerazione (cm) | 70/250 | ILLIMITATA | ILLIMITATA |
| Peso Sistema (kg/m2) | 3,3 + PESO TUBO | N/A | 60 |
| Spessore soletta (cm) | > 1 | 3/5 | Tavella 5/6 – soletta 5<>15 |
| Portate ammesse (kg/m2) | FINO A 10000 | 500 | N/D |
| Consumo CLS (m3/m2) | 0,03 + CONSUMO TUBO | Funzione dello spessore soletta | Funzione dello spessore soletta |
| Velocità di posa (m2/ora) | ≈ 20 | N/D | 10 |
| Monoliticità Sistema | SI | NO | NO |
| Montaggio | MANUALE | MEZZI MECCANICI | MANUALE |
UTILIZZO E CARATTERISTICHE
- Realizzazione di vespai di altezze variabili
- Cassero pedonabile a secco
- Alta capacità portante
- Realizzabile anche su terreni senza un fondo di magrone
- Sistema veloce e semplice
I VANTAGGI TECNICI ED ECONOMICI
-
MODULARE E VERSATILE
NUOVO ELEVETOR permette la realizzazione di vespai di altezze variabili ed è inoltre realizzabile anche su terreni senza un fondo di magrone. -
INNOVATIVO
NUOVO ELEVETOR è un sistema innovativo di dimensioni 58 x 58 h15 cm per la realizzazione di un vuoto sanitario con eventuale passaggio degli impianti e riduzione sostanziale dei consumi di calcestruzzo e dei tempi di posa. -
CONSUMI CONTENUTI
I consumi sono di 0,030 m3/m2 a raso, mentre la quantità di calcestruzzo necessaria per il riempimento dei pilastrini è pari a 0,037 m3/m2 per ml di altezza. -
SEMPLICITÀ DI POSA
BASE NUOVO ELEVETOR, elemento in polipropilene riciclato, garantisce una posa semplice e veloce dei tubi in pvc che sostengono il SISTEMA NUOVO ELEVETOR. -
PRECISIONE
Sistema preciso che mantiene i tubi perfettamente verticali e di facile posa.
