Skynet Dati
| CUPOLA SKYNET | |
 |
|
| Dimensioni (cm) | 71 x 71 x H20 |
| Materiale | Graplene |
| Dimensioni imballo (cm) | 150 x 150 x H255 |
| N° Pezzi per pallet | 540 |
| Codice prodotto | ESKYNET7171 |
| SKYNET TX | |
 |
|
| Dimensioni (cm) | 71 x 71 x H8 |
| Materiale | Graplene |
| Dimensioni imballo (cm) | 150 x 150 x H255 |
| N° pezzi per pallet | 560 |
| Codice prodotto | ESKYNTX7171 |

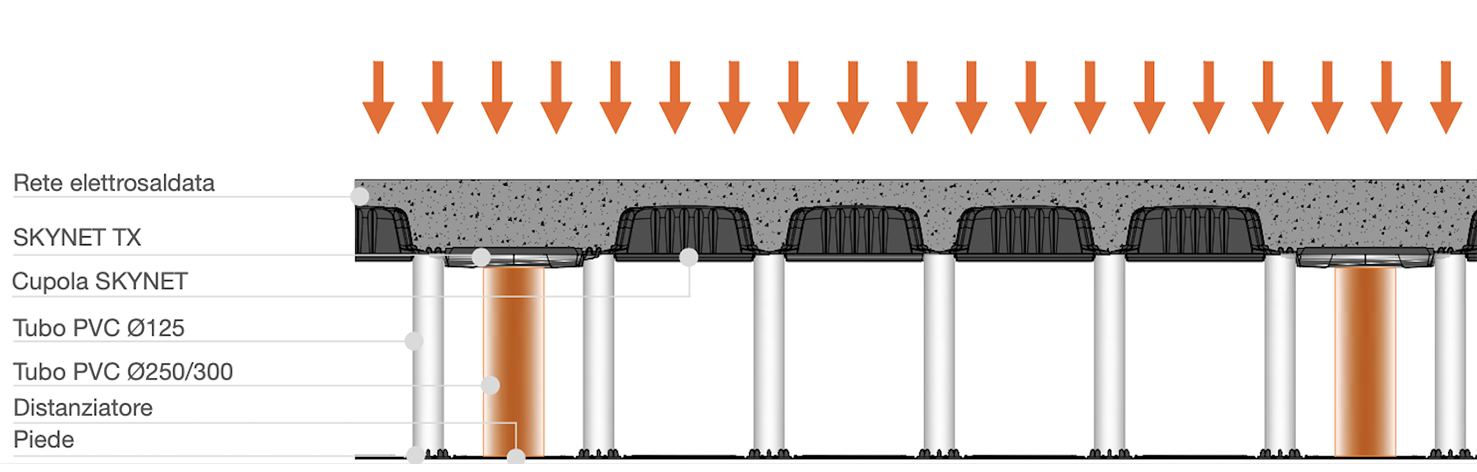

Componenti del sistema
| PIEDE 125 | PIEDE FLEX | |
 |
 |
|
| Dimensioni | Ø int. mm 125 | |
| Materiale | Graplene | Graplene |
| Dimensioni imballo (cm) | 100 x 120 x H245 | Variable |
| N° pezzi per pallet | 560 | Variable |
| Codice prodotto | EBASEMA7171 | EPIEFLE0125 |
| TUBO | |||
 |
Ø 125 mm Spessore mm 1,8 / 2,0 |
Ø 250 mm Spessore mm 2,5 / 2,8 |
Ø 300 mm Spessore mm 2,5 / 2,8 |
| Materialo | PVC | ||
| Codice prodotto | EELTUBOXXXX | EELTUBA3000 | EELTUBB3000 |
| DISTANZIATORE | |
 |
|
| Dimensioni (cm) | 50 x 7 |
| Dimensioni imballo | 80 x 120 x H170 |
| N° pezzi per pallet | 4400 |
| Product code | EDISTEM7171 |
| LISTELLO | |
 |
|
| Dimensions (cm) | 8 x 150 x H11 |
| Materialo | EPS |
| Codice prodotto | EELLISS0150 |
Tabelle di carico
| Tabelle di carico | Carico distribuito (kg/m2) | Interasse colonne | Armatura nella soletta nervata (kg/m2) | Armatura a taglio(kg/m2) | Armatura a punzonamento* | Armatura colonna* | Incidenza colonna (pz/m2) |
| Residenziale (Cat. A) | 200 | 2,84 | 4 | 0 | NO | NO | 0,12 |
| 4,24 | 7 | 1,5 | NO | NO | 0,06 | ||
| 5,66 | 10 | 3 | NO | SI | 0,03 | ||
| Uffici | 400 | 2,84 | 6 | 0 | NO | NO | 0,12 |
| 4,24 | 10 | 2 | NO | NO | 0,06 | ||
| 5,66 | 16 | 4 | NO | SI | 0,03 | ||
| Carico da traffico leggero | 1000 | 2,84 | 10 | 2 | NO | NO | 0,12 |
| 4,24 | 18 | 3 | SI | SI | 0,06 | ||
| Carico da traffico pesante | 2000 | 2,84 | 12 | 4 | NO | NO | 0,12 |
| 4,24 | 20 | 5 | SI | SI | 0,06 | ||
I valori soprariportati sono da ritenersi indicative e non idonei al dimnesionamento strutturale. Per dimensionamenti strutturali contattare l’ufficio tecnico di Geoplast Spa.
* Valore indicativo con soletta speriore da 5cm. Per le quantità di armature all’interno delle colonne e in Skynet TX richiedere dimensionamento all’ufficio tecnico di Geoplast Spa.
Le quantità di armatura indicate sono da ritenersi indicativamente le massime nella soletta, con riferimento alla classe di carico corrispondente.
Per ogni classe di carico viene considerate un carico permanente non strutturale di 3.00kN/m2.
I valori soprariportati sono calcolati considerando un’altezza del sistema Skynet pari a 200cm.
| Formula con tubo Ø 25 cm |
| Consumo m3/m2 = (0,12 + 0,049 x Altezza colonna) x no colonne / Area + 0,095 |
| Formula con tubo Ø 30 cm |
| Consumo3/m2 = (0,12 + 0,07 x Altezza colonna) x no colonne / Area + 0,095 |
