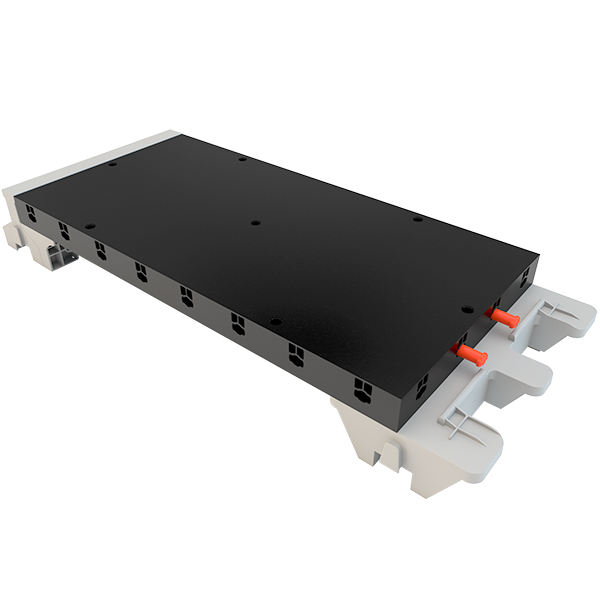

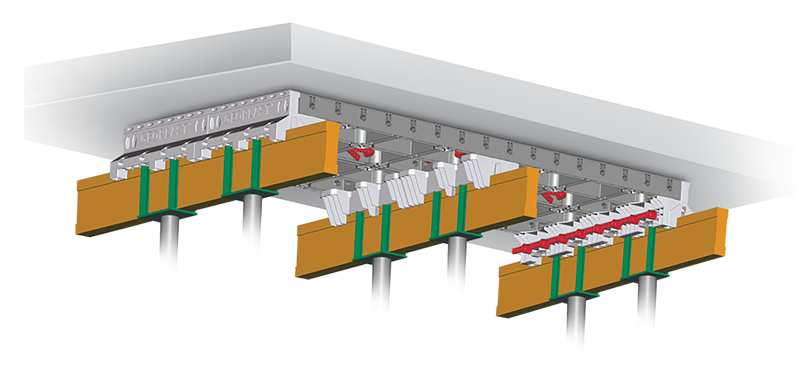

Il sistema GEOSKY è composto da pannelli GEOPANEL® 120×60 cm (con peso massimo di 11 kg) e da 3 travetti in plastica da posizionare adeguatamente sopra le travature tradizionali in legno H20 che permettono il disarmo anticipato.
GEOSKY è ideale per la realizzazione di qualsiasi tipo di solaio in opera bidirezionale, massiccio e alleggerito.
Il semplice dispositivo meccanico di GEOSKY permette di velocizzare la fase di montaggio e disarmo grazie alla leggerezza di ogni singolo elemento
1

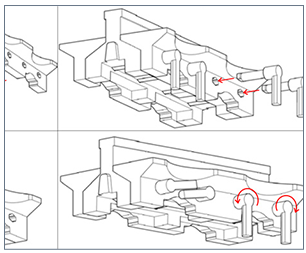

Assemblare i travetti a “Y” e i due cunei con quattro maniglie per parte come indicato nello schema.
2

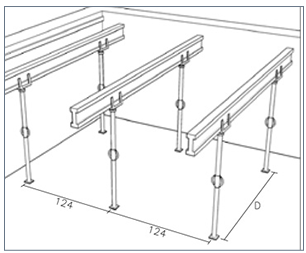

Posizionare i puntelli in ferro e inserire le travi in legno. Fissare l’elemento d’appoggio al muro.
3

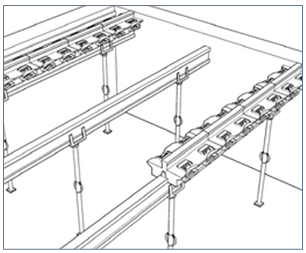

Posizionare le file di travetti ad “Y” sul primo e terzo trave in legno.
4

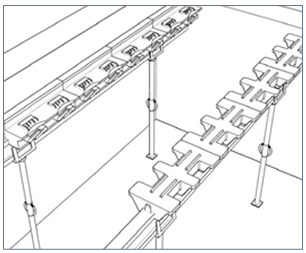

Posizionare le file di travetti ad “H” sul secondo trave in legno.
5
Posizionare il pannello di compensazione laterale in legno o GEOPANEL dello spessore di 80mm.
6
Posare i pannelli GEOPANEL.
7
In corrispondenza delle file di travetti ad “H” fissare i pannelli GEOPANEL con 2 maniglie per pannello come da disegno.
8

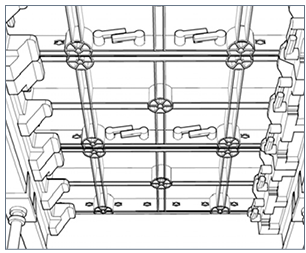

Perpendicolarmente ai travetti ad “H” e “Y” fissare i pannelli GEOPANEL con quattro maniglie per pannello come da disegno.
9

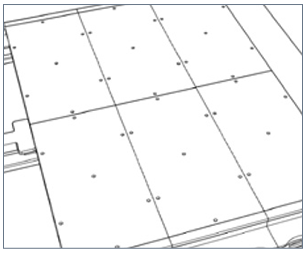

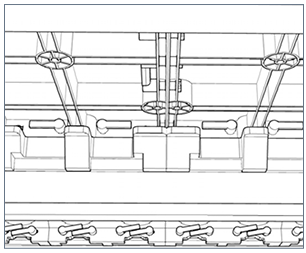

Posizionare i tappi di riempimento nei fori del pannello.
permette di disarmare parzialmente dopo pochi giorni, in dipendenza dallo spessore del solaio, dal tipo di CLS e dalla stagione, grazie al sistema a cuneo.
1

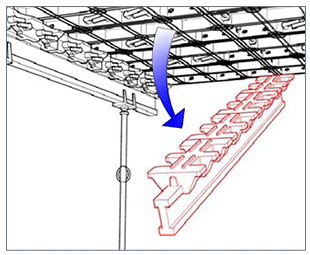

Attendere almeno 5 giorni prima di rimuovere, puntelli e travi in corrispondenza dei TRAVETTI H
2

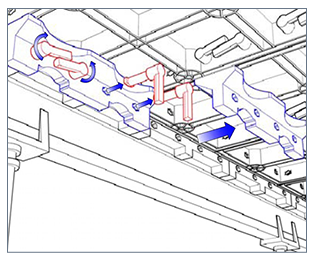

In corrispondenza dei TRAVETTI Y togliere le maniglie e rimuovere i cunei laterali.
3

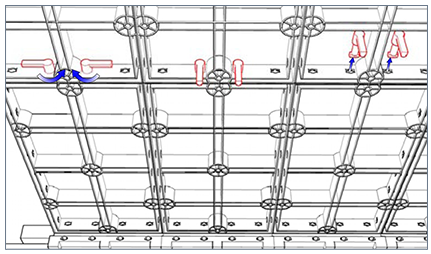

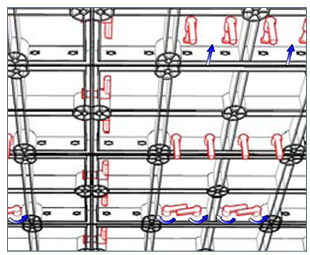

Rimuovere tutte le maniglie che connettono i vari pannelli facendo attenzione che questi non cadano.
4

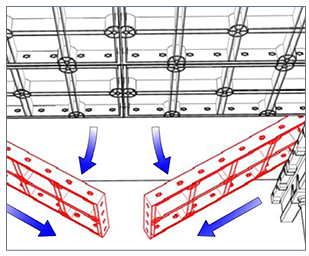

Abbassare due pannelli alla volta, sciacquarli con acqua ed eventualmente con un spugna per poterli riutilizzare
5
Posizionare il pannello di compensazione laterale in legno o GEOPANEL dello spessore di 80 mm.
I puntelli, travi e travetti ad “Y” posso essere rimossi TRASCORSO IL TEMPO DI MATURAZIONE DEL CALCESTRUZZO.
