Nuovo Nautilus Dati

NUOVO NAUTILUS^®

–

Informazioni tecniche

TABELLA DIMENSIONALE E CONSUMI | POSA IN OPERA | COMPARAZIONE

CARATTERISTICHE PRINCIPALI DEL SISTEMA NUOVO NAUTILUS

NUOVO NAUTILUS non ha un verso di posa: è sufficiente appoggiare i moduli sul piano di casseratura mentre le distanze e l’allineamento sono garantite utilizzando le apposite linguette distanziatrici.

NUOVO NAUTILUS è completamente pedonabile: una volta posato in opera gli operatori di cantiere possono calpestarne la superficie in sicurezza.

NUOVO NAUTILUS è prodotto con tecnologie di stampaggio avanzate che risolvono il problema di inclusioni gassose all’interno del materiale. In questo modo non viene compromessa la resistenza meccanica dell’elemento e dei piedini di supporto.

La distribuzione omogenea dei distanziatori sulla superficie dell’elemento garantisce la completa aderenza tra il calcestruzzo ed il ferro dell’armatura superiore.

Completa tenuta di aggancio: negli elementi double, grazie al sistema maschio-femmina, è garantito il perfetto accoppiamento durante il getto.

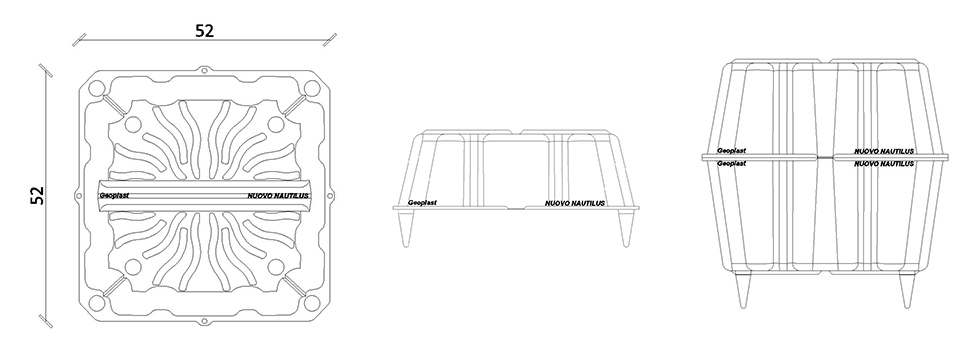

TABELLA DIMENSIONALE E CONSUMI

Cassero	Dimensioni in pianta cm x cm	Altezze disponibili piedini inferiori cm	Larghezza travetto cm	Interasse nervature cm	Incidenza numero casseri pz	Consumo cls mc/mq	Volume cassero mc/pz	Risparmio calcestruzzo mc/mq
13 SINGLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,060	0,028	0,069
			14	66	2,30	0,064		0,065
			16	68	2,16	0,067		0,061
			18	70	2,04	0,071		0,058
			20	72	1,93	0,074		0,055
16 SINGLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,079	0,033	0,080
			14	66	2,30	0,084		0,076
			16	68	2,16	0,089		0,071
			18	70	2,04	0,093		0,067
			20	72	1,93	0,096		0,063
20 SINGLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,102	0,040	0,097
			14	66	2,30	0,108		0,092
			16	68	2,16	0,114		0,086
			18	70	2,04	0,118		0,081
			20	72	1,93	0,123		0,077
24 SINGLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,125	0,047	0,114
			14	66	2,30	0,132		0,107
			16	68	2,16	0,138		0,101
			18	70	2,04	0,144		0,095
			20	72	1,93	0,149		0,090
26 DOUBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,121	0,057	0,138
			14	66	2,30	0,129		0,130
			16	68	2,16	0,135		0,122
			18	70	2,04	0,142		0,115
			20	72	1,93	0,148		0,109
28 SINGLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,154	0,051	0,125
			14	66	2,30	0,161		0,117
			16	68	2,16	0,168		0,110
			18	70	2,04	0,175		0,104
			20	72	1,93	0,180		0,099
29 DOUBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,141	0,060	0,147
			14	66	2,30	0,150		0,139
			16	68	2,16	0,158		0,131
			18	70	2,04	0,166		0,123
			20	72	1,93	0,172		0,117
32 DOUBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,158	0,066	0,161
			14	66	2,30	0,168		0,151
			16	68	2,16	0,178		0,142
			18	70	2,04	0,186		0,134
			20	72	1,93	0,192		0,127
33 DOUBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,165	0,067	0,164
			14	66	2,30	0,174		0,154
			16	68	2,16	0,183		0,145
			18	70	2,04	0,191		0,137
			20	72	1,93	0,199		0,130
36 DOUBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,181	0,072	0,176
			14	66	2,30	0,192		0,166
			16	68	2,16	0,203		0,156
			18	70	2,04	0,211		0,147
			20	72	1,93	0,219		0,139
37 DOUBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,188	0,071	0,174
			14	66	2,30	0,199		0,164
			16	68	2,16	0,208		0,154
			18	70	2,04	0,217		0,146
			20	72	1,93	0,225		0,138
40 DOUBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,204	0,080	0,194
			14	66	2,30	0,216		0,183
			16	68	2,16	0,228		0,172
			18	70	2,04	0,236		0,162
			20	72	1,93	0,246		0,154
41 DOUBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,215	0,079	0,194
			14	66	2,30	0,225		0,182
			16	68	2,16	0,235		0,171
			18	70	2,04	0,246		0,162
			20	72	1,93	0,255		0,153
44 DOUBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,227	0,086	0,211
			14	66	2,30	0,240		0,199
			16	68	2,16	0,252		0,187
			18	70	2,04	0,262		0,176
			20	72	1,93	0,272		0,167
48 DOUBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,250	0,094	0,229
			14	66	2,30	0,264		0,216
			16	68	2,16	0,276		0,203
			18	70	2,04	0,288		0,192
			20	72	1,93	0,298		0,181
52 DOUBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,282	0,097	0,236
			14	66	2,30	0,295		0,222
			16	68	2,16	0,308		0,209
			18	70	2,04	0,321		0,197
			20	72	1,93	0,332		0,187
56 DOUBLE	52 x52	0 – 5 – 6 -7 – 8 – 9 – 10	12	64	2,44	0,308	0,102	0,249
			14	66	2,30	0,322		0,235
			16	68	2,16	0,336		0,221
			18	70	2,04	0,349		0,208
			20	72	1,93	0,361		0,197

Posa in opera

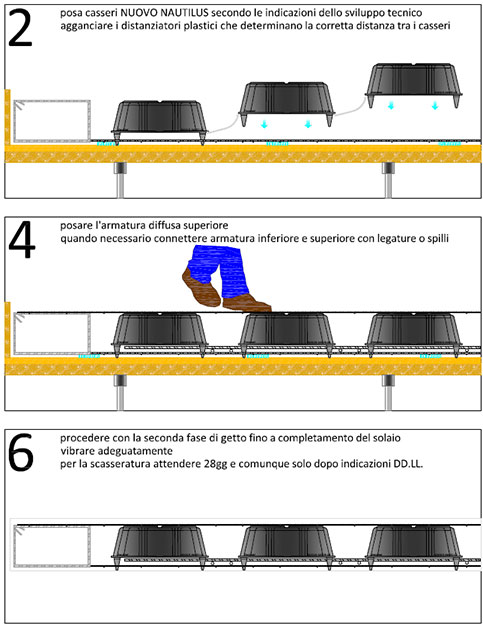

POSA IN OPERA NUOVO NAUTILUS SINGLE

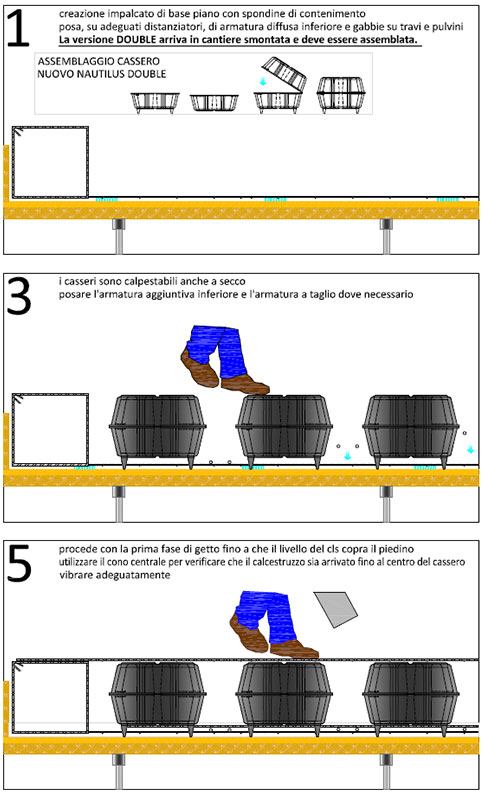

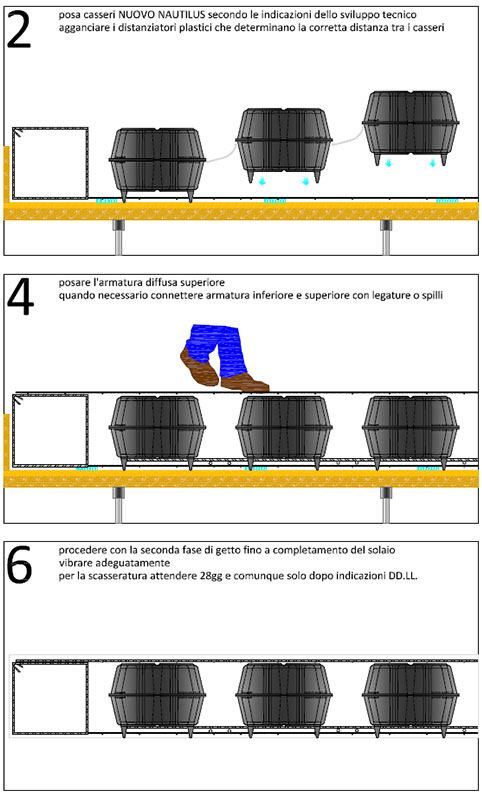

POSA IN OPERA NUOVO NAUTILUS DOUBLE

Comparazione

Comparazione con prodotti similari

	NUOVO NAUTILUS SYSTEM	SOLETTA PIENA	POLISTIROLO	SFERE

Tipologia Alleggerimento	Polipropilene riciclato	no	Polistirolo	Polipropilene riciclato
Impilabilità casseri	si	no	no	no
Impermeabilità casseri	si	si	no	si
Tipologia armatura	STANDARD	STANDARD	STANDARD	DEDICATA
Semplicità di calcolo e verifica	si	si	si	no
Riduzione peso proprio	Fino a -25%	no	Fino a -25%	Fino a -30%
Elevata resistenza REI	si	si	no	si
Facilità movimentazione e posa	si	no	si	no
