ECONOMICO
Il vuoto creato dalle cupole SKYDOME permette un notevole risparmio di calcestruzzo rispetto ad un solaio pieno. SKYDOME si posa facilmente su travi in legno H 20 risparmiando sul banchinaggio del solaio.
SICUREZZA
SKYDOME è completamente autoportante, quindi non richiede alcuna armatura sottostante o dispositivi di sicurezza particolari. Il sistema si può montare dal basso, garantendo la massima sicurezza agli operatori nel cantiere.
TECNOLOGIA
La particolare forma a cupole dello SKYDOME permette di realizzare solai nervati in due direzioni di grandi luci, garantendo la massima efficienza strutturale grazie al minor peso proprio del solaio.
DISARMO
Il calcestruzzo non aderisce alla plastica consentendo così un disarmo facile e veloce senza l’utilizzo di disarmanti. Tutti gli elementi del sistema si puliscono solo con poca acqua.
RIUTILIZZO
Grazie alla sua forma e alle proprietà dei materiali, SKYDOME è riutilizzabile per più getti.
MOVIMENTAZIONE
Il materiale è molto leggero e può essere smontato e spostato rapidamente in cantiere senza l’utilizzo di gru. SKYDOME può essere stoccato in poco spazio, anche in luoghi umidi.
RISULTATI
Il solaio ottenuto si può lasciare a vista oppure controsoffittare con strutture in cartongesso
ECOLOGICO
Il sistema SKYDOME è realizzato completamente con materiali plastici rigenerati
SKYDOME® è stampato in ABS, stabile ai raggi UV ed agli agenti chimici
ARTICOLO | Larghezza nervature | Raggio cupola | Vuoto cupola | interasse nervatura | Volume CLS a raso (m3/m2) | Volume CLS solaio (m3/m2) | ||||
inferiore | medio | superiore | Spessore cappa 50mm | Spessore cappa 100mm | Spessore cappa 150mm | |||||
L1 | L2 | L3 | ||||||||
SKYDOME_H200 | 120 | 154 | 196 | 140 | 700 | 820 | 0.080 | 0.130 | 0.180 | 0.230 |
160 | 193 | 237 | 140 | 700 | 860 | 0.091 | 0.141 | 0.191 | 0.241 | |
200 | 233 | 279 | 140 | 700 | 900 | 0.100 | 0.150 | 0.200 | 0.250 | |
SKYDOME_H250 | 120 | 170 | 213 | 140 | 700 | 820 | 0.099 | 0.149 | 0.199 | 0.249 |
160 | 210 | 254 | 140 | 700 | 860 | 0.113 | 0.163 | 0.213 | 0.263 | |
200 | 250 | 295 | 140 | 700 | 900 | 0.125 | 0.175 | 0.225 | 0.275 | |
SKYDOME_H300 | 120 | 205 | 267 | 140 | 700 | 820 | 0.123 | 0.173 | 0.223 | 0.273 |
160 | 245 | 308 | 140 | 700 | 860 | 0.139 | 0.189 | 0.239 | 0.289 | |
200 | 285 | 350 | 140 | 700 | 900 | 0.153 | 0.203 | 0.253 | 0.303 | |
SKYDOME_H350 | 120 | 263 | 302 | 140 | 700 | 820 | 0.151 | 0.201 | 0.231 | 0.301 |
160 | 303 | 342 | 140 | 700 | 860 | 0.169 | 0.219 | 0.269 | 0.319 | |
200 | 343 | 384 | 140 | 700 | 900 | 0.185 | 0.235 | 0.285 | 0.335 | |
SKYDOME_H400 | 120 | 348 | 387 | 140 | 700 | 820 | 0.185 | 0.235 | 0.285 | 0.335 |
160 | 388 | 388 | 140 | 700 | 860 | 0.205 | 0.255 | 0.305 | 0.355 | |
200 | 428 | 430 | 140 | 700 | 900 | 0.222 | 0.272 | 0.322 | 0.372 |
TABELLA COMPONENTI per metro quadro:
NERVATURA (mm) | INTERASSE (mm) | N° CUPOLE per m2 | TIPOLOGIA TRAVETTO | N° TRAVETTI per m2 | N° CUBO per m2 |
120 | 820 | 1.50 | SKYDOME T120 | 3.00 | 1.50 |
160 | 860 | 1.35 | SKYTOME T160 | 2.70 | 1.35 |
200 | 900 | 1.23 | SKYDOME T200 | 2.47 | 1.23 |
SKYDOME permette di alleggerire il solaio senza l’utilizzo di alcun materiale a perdere permettendo pertanto il riutilizzo di tutti i componenti del sistema e operando scasseri anticipati.
Il calcestruzzo non aderisce alla plastica consentendo così un disarmo facile e veloce senza l’utilizzo di disarmanti.
Tutti gli elementi del sistema si puliscono solo con acqua.
1
Posizionare i puntelli in ferro e inserire le travi in legno.
Fissare l’elemento d’appoggio al muro.
2
Posizionare la prima fila di cubetti e travetti
3
Posizionare il pannello di compensazione laterale dello spessore di 25mm.
4
Posare la seconda fila di elementi contemporaneamente ai travetti trasversali.
5
Posizionare la prima cupola SKYDOME.
6
Ripetere le operazioni 4 e 5.
7

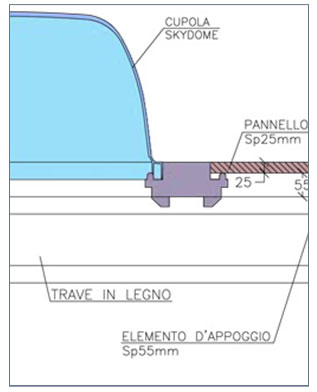

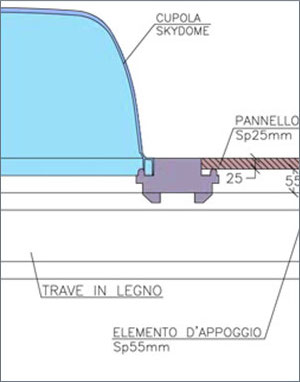

Posizionare il pannello di compensazione di testa dello spessore di 25mm.

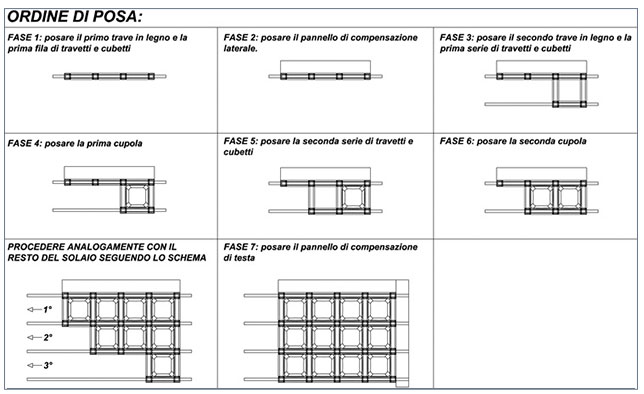

ORDINE DI POSA
Al fine di posizionare correttamente i pannelli di compensazione nei cordoli laterali, è fondamentale consultare le tavole di progetto GEOPLAST prima di procedere alla posa degli elementi del solaio.
1
Rimuovere i puntelli e le travi di legno a coppie.
2
Rimuovere i cubetti.
3
Rimuovere tuttii travetti
4
Rimuovere le cupole SKYDOME utilizzando un ferro piegato che verrà infilato negli appositi fori ai bordi della cupola.
5
In corrispondenza delle nervature, puntellare il solaio come indicato nelle tavole di progetto GEOPLAST fino alla conclusione del tempo di maturazione.
Comparazione con prodotti similari
Nome articolo | SKYDOME® | BIG5 | BEEPLATE | PREDALLES |
Materiale | ABS | PLASTICA | / | Polistirene espanso |
COMPORTAMENTO | SOLAIO BINERVATO | PIASTRA | PIASTRA | MONODIREZIONALE |
Dimensioni PIANTA (cm) | 75 x 75 * | ø10 – ø45 | ø66 – ø70 | 40/50 x 100 |
ALTEZZA min – max (cm) | 20+4 – 40+4 * | 10 – 45 | 20 – 46 | 12 – 80 |
CONSUMO CLS min-max (m3/m2) | 0,080 – 0,222** | 0,074 – 0,059 | 0,149 – 0,341 | 0,080 – 0,288 |
RISPARMIO CLS (%) | 25% – 54% | 26% – 87% | 26% | 33% – 60% |
ARMATURA | STANDARD | PRODOTTO | PRODOTTO | PRETESA |
STOCCAGGIO | PRODOTTI IMPILABILE | NON IMPILABILE | N/C | NON IMPILABILE |
CONSUMO SOLAIO | 0,322 | 0,365 | 0,409 | 0,196 |
* elemento cupola ** a raso della cupola |
